Обзор картографических приложений для мобильных устройств на Android начну с Plan2Nav от итальянской фирмы C-MAP,  с которого, собственно, и началось моё знакомство с речными картами.

 Plan2Nav (C-MAP (Италия)/Jeppesen (США))

      Plan2Nav - приложение на основе векторных карт  C-MAP (используются в традиционных картплоттерах), разработано американской компанией Jeppesen, входящей с 2000 г. в корпорацию Boeing (точнее - компанией C-MAP, основанную в 1985 г. в Италии, которую  Boeing приобрели в 2007 г. и ставшей частью морского филиала Jeppesen Jeppesen Marine;  в 2016 г. компания Digital Marine Solutions купила Jeppesen Marine вместе с торговой маркой C-MAP, а со 2 июля 2018 г. C-MAP входит в состав группы компаний Navico – крупнейшего производителя морской электронной техники). Европейская премьера приложения (в т.ч. и в России, версии для iPad и iPhone) состоялась в 2011 г., а в октябре 2012 г. вышла версия для мобильных устройств на базе Android, приложение бесплатно загружается с официального интернет-магазина Google Play, имеет предустановленную карту мира и электронный каталог карт, с помощью которого можно дистанционно приобрести нужное детальное покрытие в том же интернет-магазине. После установки этого приложения на свой фаблет и дальнейшей покупки  для работы в нём платной карты RS-I210 - VOLGA: CHEBOKSARY - VOLGOGRAD осенью 2014 г. (цена на декабрь 2014 г. 1299 руб.) мои первые впечатления о нём были очень положительными - прорисовка Камы и прилегающих к ней различных речушек и озёр выполнена гораздо более качественно, чем на платной карте Navionics Gold 5G633S2 KAZAN TO UFA (цена на январь 2014 г. 6510 руб.), которую приобрёл для своего эхолота-картплоттера в январе 2014 г.:



        Как и Navionics, Plan2Nav позволяет строить и сохранять маршруты, на акватории реки изображены бакены и буи, судовой ход (который, как я позже уже узнал, просто скопирован с наших АЕГС), проставлены глубины, есть прогноз погоды для определённой местности, показывается скорость и направление ветра, высота волны, имеется руководство пользователя:

screenshot_2017-03-12-00-09-36 screenshot_2017-03-12-00-10-01 screenshot_2017-03-12-00-10-23 screenshot_2017-03-12-00-16-57 screenshot_2017-03-12-23-44-07

        На карты проецируется цифровой компас, который показывает скорость относительно грунта, широту и долготу. На приведённом ниже скриншоте компаса можно заметить интересную деталь по значениям широты и долготы моего дома: 55=22+33, 50=39+11:

screenshot_2017-03-12-23-53-40

        Естественно, попробовал приложение на реке зимой 2014-2015 гг., и вот тут меня ждал неприятный сюрприз - привязка карты на местности по GPS явно не соответствовала действительности, например, находился посередине речки Шумбутки, а приложение показывало моё местоположение на гриве. И чем больше "погружался" в картографию, тем становилось понятней, что топокарты хороши на земле, но никак не на реке, да и промеры глубин стали вызывать сомнение - нет тех ям и бровок, которые я знаю. Сейчас это приложение вызывает скорее улыбку, чем потребность в его использовании, промеры глубин в нём - это, так скажем, некое "домысливание". Только пожалуй для устья Камы, как видно по скринам ниже, возможно использовать приложение:

screenshot_2017-03-12-00-11-37   screenshot_2017-03-12-00-13-31

              Резюмируя, можно сказать следующее - приложение подойдёт для судовой навигации, но совершенно не подходит для рыбалки, разве только для первоначального ознакомления на незнакомом водоёме. Аналогично, это же касается и приложения Navionics  Boating (Италия), платную карту в котором для своей акватории Камы уже было собрался приобрести в конце 2015 г., но вовремя мой интерес привлекла программа ReefMaster. Достаточно уже того, что эта цифровая копия АЕГС, приобретённая за весьма большие деньги, есть на SD-флешке для эхолота-картплоттера.

P.S.

     При просмотре 1 ноября 2019 г. форума САС.Планеты увидел два интересных онлайн-сервиса с лоцманскими картами, позиционирующими себя ещё и как рыболовные карты:

C-MAP Embark: Marine Maps

 i-Boating: Free Marine Navigation Charts & Fishing Maps

        А 2 ноября решил посмотреть, нет ли изменений в Navionics Boating - оказалось есть, да ещё какие!

C-MAP Embark (Navico Norway AS, Норвегия)

    Онлайн-карта и приложение под названием Embark были разработаны норвежской компанией I-Sea AS (основана в 2015 г.), запущены 4 августа 2015 г., 22 сентября 2017 г. её купила компания C-MAP (см. новостную строку компании в facebook), которая, в свою очередь, со 2 июля 2018 г. входит в состав группы компаний Navico. Приложение под новым названием C-MAP Embark анонсировано 3 октября 2018 г. на официальном канале в YouTube (первая версия 3.2.3 от 13 декабря 2018 г.):


      При просмотре онлайн-карты сразу отметил неприятную особенность для Камы - карта на область реки от устья Вятки до впадения в Волгу отсутствует, а вот выше устья Вятки карта с глубинами показывается (в декабре 2020 г. заметил, что и там карта теперь не видна). Аналогичная ситуация и в самом приложении (версия 3.2.52 от 31 октября 2019 г.), более того, при попытке установить триальную версию на 14 дней для просмотра карт Камы у своего города  приложение "попросило" реквизиты моих платёжных карт, на что я вполне резонно ответил соответствующим образом:

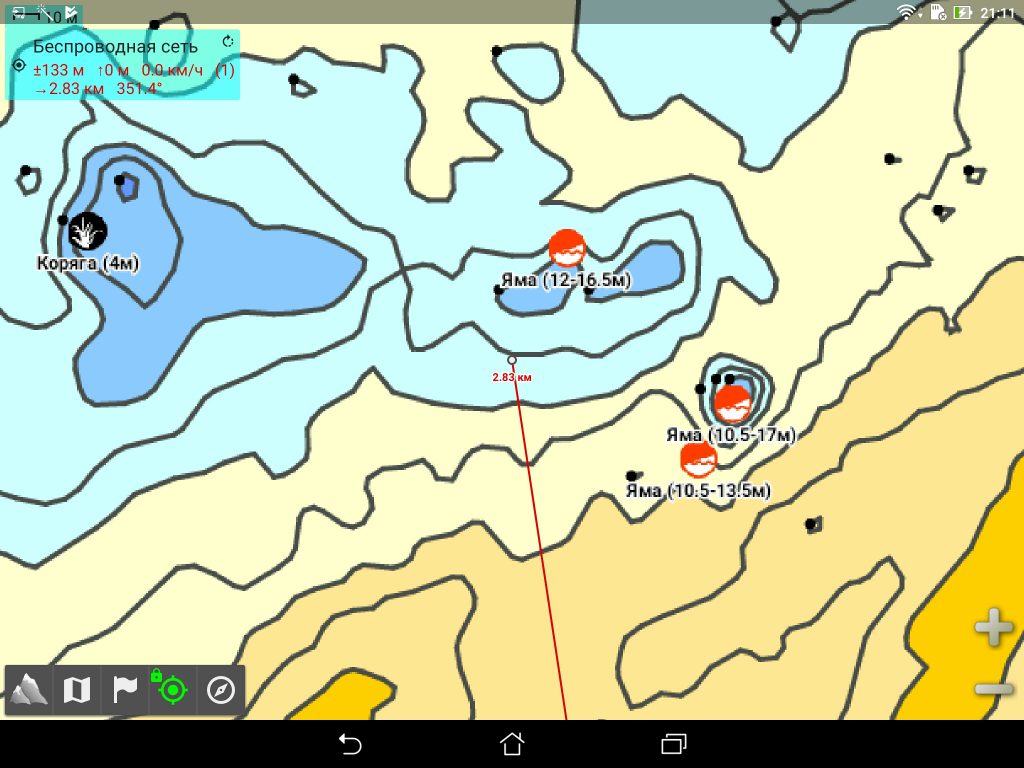

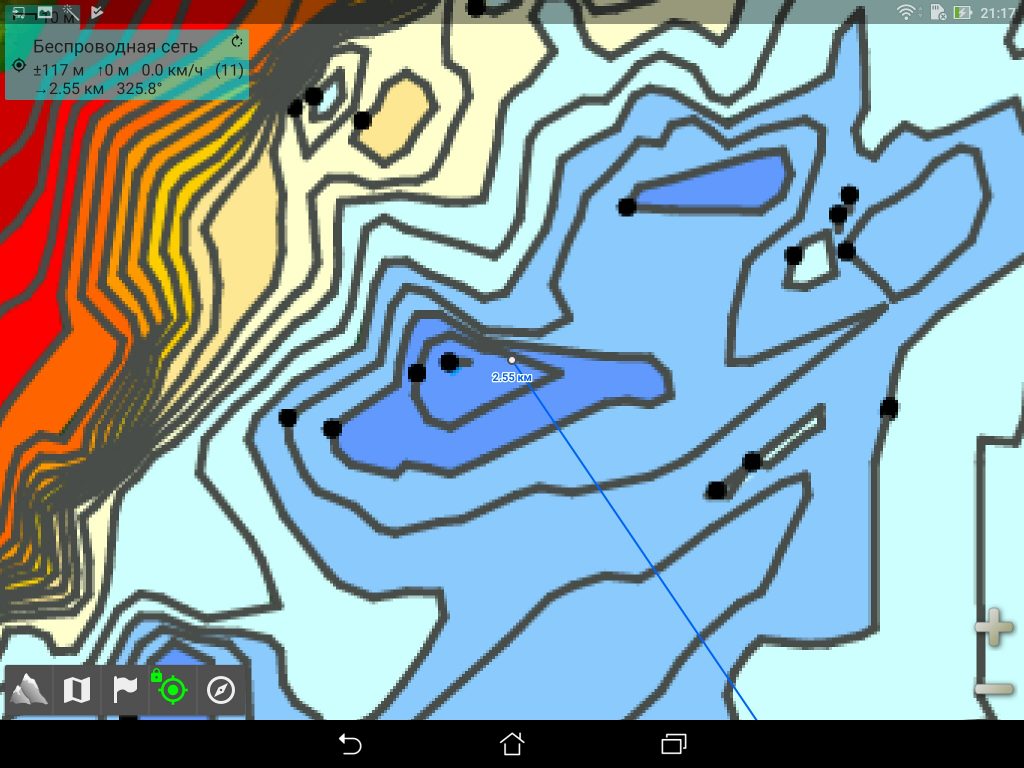

           Решил сравнить карту у устья Вятки с картой, установленной у меня в приложении Plan2Nav, благо, платная карта в нём заканчивается немного выше устья Вятки - у острова Свиногорского. При открытии Plan2Nav меня ждал сюрприз - оказалось, что после последней версии 1.6.5 от 6 июля 2019 г. приложение закрыто (в Google Play сейчас его больше нет, другие версии можно посмотреть здесь) и Plan2Nav как раз рекомендует установить C-MAP Embark:

       Видно, что карты практически ничем не отличаются, только цвет основного русла стал вместо белого голубым:

© 2019 C-MAP/Plan2Nav/© 2019 C-MAP/Embark

     Возникает вопрос - какую же карту реки предлагает в платной версии стоимостью 5799 рублей  (на ноябрь 2019 г.) C-MAP Embark? В приложении того же разработчика с аналогичными картами Lowrance: Fishing & Navigation (бета релиз от 15 октября 2019 г.) в его описании сказано, что в платной версии нам дают возможность увидеть "hi-res bathymetry -  батиметрические диаграммы высокого разрешения". Решил поискать в онлайн-карте  C-MAP Embark: Marine Maps места, где можно увидеть реки с такими батиметрическими диаграммами. Ниже скриншоты реки Темза (Thames, Англия) у деревни Ист-Тилбери (East Tilbury), для сравнения привёл ещё скрины онлайн-карт i-Boating: Free Marine Navigation Charts & Fishing Maps, Navionics ChartViewer и приложения Navionics Boating HD - их описания будут ниже:

© 2019 C-MAP Embark: Marine Maps/© 2019 i-Boating: Free Marine Navigation Charts & Fishing Maps, Image © 2019 DigitalGlobe/© 2019 Navionics ChartViewer, Image © 2019 DigitalGlobe/© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe

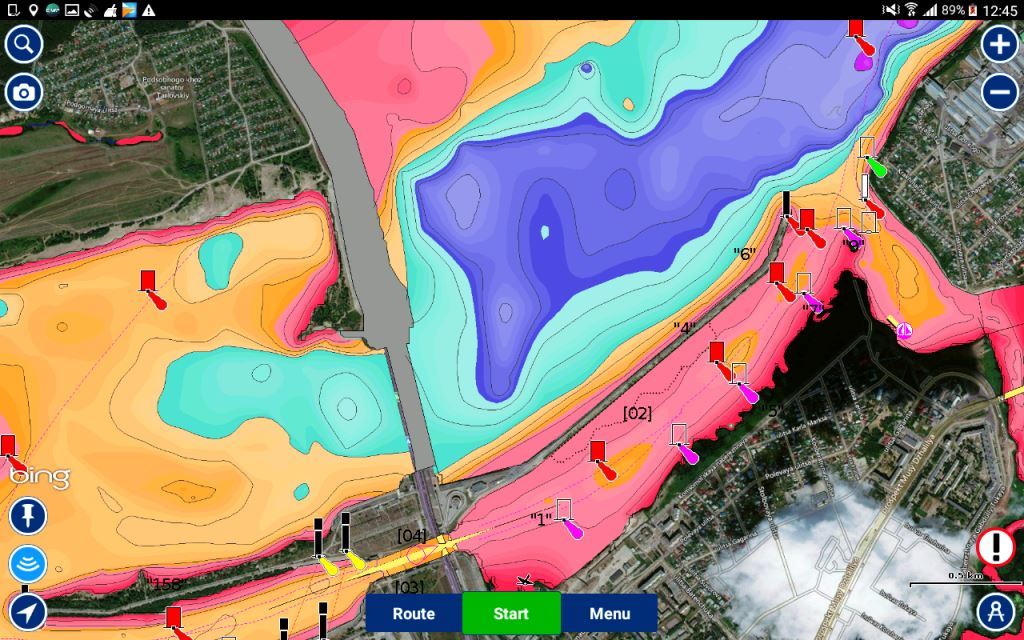

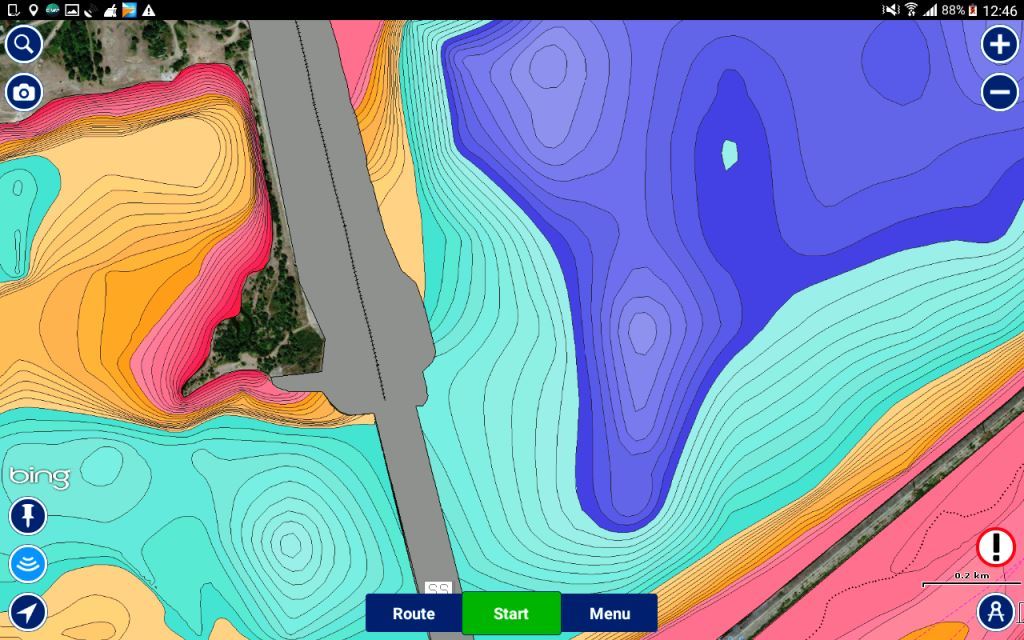

     Хорошо видно, что онлайн-карты  C-MAPi-Boating и Navionics практически идентичны, а вот приложение Navionics Boating HD с цветными полигонами глубин выглядит гораздо качественнее, более того, увеличение карты C-MAP (как в онлайн-карте, так и в приложении) возможно только до масштаба примерно 1 см = 50 м (второй скрин приведён как раз в максимальном масштабе - можно представить себе, какая будет ошибка при заходе на точку), тогда как i-Boating и Navionics позволяют увеличить масштаб до 1 см = 5 м у Navionics, а у i-Boating даже до 1 см = 2 м!! А вот скрины у плотины Нижнекамской ГЭС - на них C-MAP имеет карту поинтереснее i-Boating:

© 2019 C-MAP/Embark/© 2019 Gps Nautical Charts/i-Boating/© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe

     Таким образом, скрины C-MAP Embark у острова Свиногорского, которые я выложил выше,  также показывают "батиметрические диаграммы высокого разрешения". Очень странно получается - жители Нижнекамска и Набережных Челнов имеют возможность бесплатного использования приложения у своих городов, а мне, для визуализации карты, необходимо приобрести платную версию.

i-Boating (Gps Natical Charts, США)

       Приложение под ещё старым названием Nautical Charts для Android анонсировано 9 мая 2012 г. и тогда имело только полное покрытие для всех карт NOAA (National Oceanic and Atmospheric Administration - Национальное управление океанических и атмосферных исследований (США)), охватывающих США и все карты UKHO/Admiralty (United Kingdom Hydrographic Office - Гидрографический Офис Британского Адмиралтейства), охватывающие Великобританию:

       Анонс приложения под новым названием - i-Boating - состоялся для iOS 6 июня 2015 г., а 31 августа 2015 г. вышел релиз для Android (первая версия 56.0 от 6 ноября 2015 г.). 5 марта 2016 г. реализована поддержка внутренних рек России (в т.ч. добавлено Куйбышевское водохранилище, приложение переведено на русский язык), 30 сентября 2016 г. карты i-Boating появились в компьютерах Windows:

      11 апреля 2019 г. разработчик приложения сделал бесплатными версии для iOS и Android.

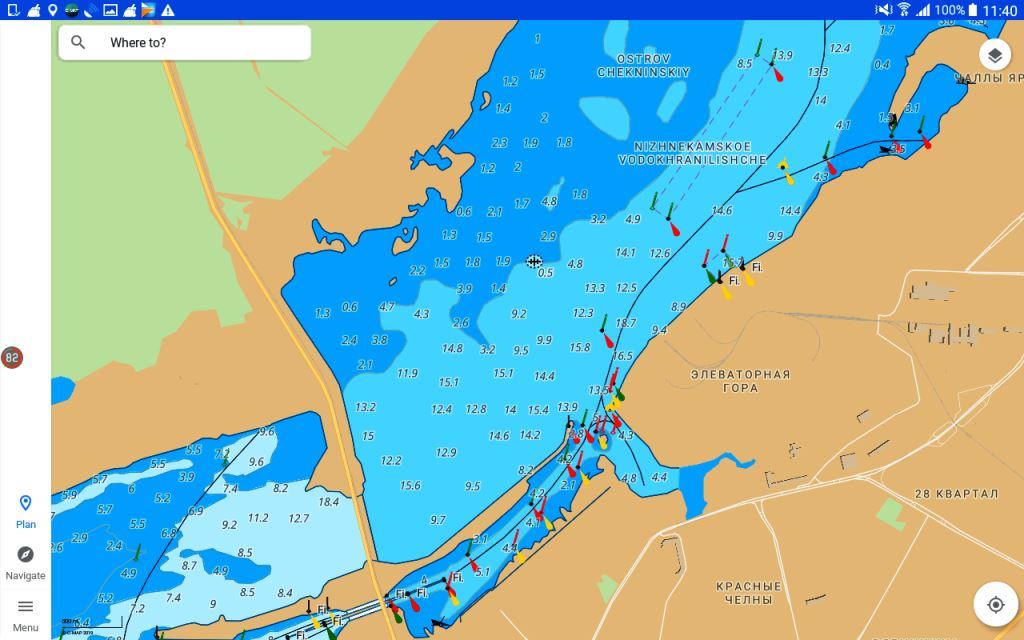

       Ещё 4 года назад данное приложение вызвало бы только положительные эмоции - на уровне "вау", но сейчас, имея на руках свою батиметрическую карту и многое понимая из области картостроения глубин, оно заставляет просто улыбнуться - многочисленные цифры, показывающие глубину на карте , и в то же время совсем немного изобат и цветных полигонов - ещё одна хорошая лоция для судоводителей, для рыбаков эта карта большого интереса не представляет. В бесплатной версии приложения (версия 141.0 от 18 июля 2019 г.; на ноябрь 2019 г. платная версия 102.0 от 4 января 2017 г. для России в Google Play стоит 2082 руб., тогда как в самом приложении почему-то цена указана немного меньше - 2047,68 руб.) можно скачать только одну плитку на карте, а также через несколько дней после установки приложения отключаются функции GPS:



         На планшет я загрузил область от Чистополя до Нижнекамска, а на фаблет - от Чистополя до устья Камы (граница областей как раз проходит у Чистополя). Поигравшись в настройках функцией Depth Offset (смещение глубины), нашёл значение, которое даёт примерное совпадение по глубинам с моей батиметрической картой - 2 м (его критерием служила наибольшая глубина в Каме у Крутой горы, равная около 31,5 м):



     К сожалению, в приложении нет возможности выбора спутниковой подложки от сервиса Mapbox, которая есть в онлайн-карте.

Wärtsilä iSailor (Транзас (Россия)/Wärtsilä (Финляндия))

      До мая 2018 г. приложение имело название Transas iSailor, а после приобретения финской машиностроительной корпорацией Wartsila 19 марта 2018 г. петербургского разработчика и производителя навигационного оборудования, систем управления движением судов, тренажёрных комплексов, программного обеспечения Transas - Wärtsilä iSailor (интересная статья о реакции на эту покупку).  Приложение iSailor для операционной системы iOS, запущенное в декабре 2010 г., стало первым мобильным приложением в мире для смартфонов/планшетов, предназначенного для нужд владельцев маломерного флота:

     В июле 2015 г. анонсирован релиз для Android (первая версия 2.20 от 1 августа 2015 г.). Установил на планшет версию 2.80 от 30 июля 2019 г., карту рек можно приобрести в магазине карт (на ноябрь цена для Камы 1690 руб.):



     Конечно, хотелось бы взглянуть на карту, которую предлагает приобрести iSailor, на просторах Интернета удалось найти скрин как раз у Чистополя, сделанный в онлайн-сервисе (сейчас там карта глубин не показывается) Wärtsilä iSailor Chart Folios, сравнение его со скрином карты i-Boating показывает, что базируются оба приложения на одной общей основе (цифры глубин полностью совпадают):

© 2019 Wärtsilä iSailor Chart Folios/© 2019 i-Boating: Free Marine Navigation Charts & Fishing Maps



Navionics Boating HD (Navionics Srl (Италия)/Garmin (США))

     История компании Navionics приведена на странице российского представительства Навионикс РУС, основные вехи компании представлены здесь. В феврале 2012 г. запущен онлайн-сервис Navionics ChartViewer (просмотр карт с российским покрытием в данном сервисе на компьютере закрыт по просьбе правообладателя с марта 2017 г.), а в декабре 2012 г.  вышло приложение Navionics Marine & Lakes (новое название Navionics Boating с 13 февраля 2014 г.), его подробный обзор есть на сайте sorvik.ru. 27 октября 2017 г. всемирно известная компания Garmin официально заявила о покупке Navionics.

      Приложение мне знакомо с 2015 г., устанавливал тогда на планшет и фаблет, попробовал его функции в триальной версии, после построения первой своей карты глубин в июле 2016 г. о приложении забыл, а потом и вовсе удалил. Так бы и не вспомнил о нём больше, если бы не увидел онлайн-карту  C-MAP Embark - надо думаю посмотреть, не порадовал ли чем Navionics после покупки его Гармином. 2 ноября 2019 г. установил на планшет триальную версию Navionics Boating HD (на 15 дней, версия 11.4 от 10 сентября 2019 г., стоимость платной карты Центральной Волги на ноябрь 2019 г. 2190 руб.), соответственно на фаблет - Navionics Boating (версия 9.2.1 от 19 декабря 2019 г., стоимость платной карты Центральной Волги на ноябрь 2019 г. 1599 руб.), все скрины сделаны на планшете:



     Главная "фишка", появившаяся в приложении с 26 июля 2018 г. -  возможность выбора цветов для закрашивания полигонов определённой глубины! Цитаты из новостного блога компании (переведено с помощью Гугл-переводчика):


Новый инструмент для рыболовов, чтобы быстро и легко найти места для рыбалки! В нашем приложении Boating Marine & Lakes теперь можно настраивать вид карты одновременно с несколькими диапазонами глубины, что позволяет быстро понять дно!

Функция Fishing Ranges позволяет настраивать и отображать на нашем слое карты SonarChart ™ до 5 диапазонов глубины одновременно! Интерфейс приложения делает его действительно интуитивно понятным для установки: выберите цвет, выберите значения глубины и назовите свой диапазон: на карте будут отображаться градиенты глубины с различными оттенками цвета.


     Замечу, что всего цветов для раскраски глубины предлагается 6, но выбрать можно только 5 из них. Видео  о данной функции:

      Поигрался настройками для соответствия моей карте глубин. Основная в этом плане - "Water Level" (уровень воды, диапазон от -50 м до 16 м), моей карте глубин соответствует значение 10 м, хотя и при этом значении максимальная глубина в Каме у Крутой горы, по моим данным равная 31,5 м, получается на 4 метра больше, чем на карте Navionics Boating HD, ниже скрины для значений уровня воды 4 м, 7 м, 8 м9 м и 10 м:

      Настройки диапазонов глубины функции "Fishing Range" совершенно не понятны, путём различных комбинаций я нашёл оптимальные диапазоны глубин для 5-ти цветных полигонов:

     Однако цифры глубин на карте почему-то сразу у берега в этом случае начинаются со значения 10, а не с нуля (т.е. получается необходимо вычитать из каждой цифры 10), настройка "Shallow Area" (мелководье) на это никак не влияет - таким образом, на цифры глубин, стоящие на карте, обращать внимание не нужно, при нажатии на соответствующую изобату (они сделаны с шагом 0,5 м) можно посмотреть её значение по глубине. Скрины, показывающие создание точки:

    Отображение погоды,  как мне кажется, лишняя функция (без Интернета на реке её не посмотришь, а дома можно и на других сервисах посмотреть прогноз на день):     А теперь скрины сравнения участков Камы карты Navionics Boating HD и моей карты глубин за 2016-2018 гг. и карты глубин 2016-2019 гг. - такой вид её стал после выхода специальной "речной" версии 2.2.5b от 2 мая 2020 г. приложения AlpineQuest Off-Road Explorer. Крутая гора - глубина 27,5 м на карте Навионикс, 31,5 м на моей карте:

© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe/© 2019 Psyberia/AlpineQuest Off-Road Explorer, © 2019 ESRI, Image © 2019 DigitalGlobe (карта глубин 2016-2018 гг.)/© 2020 Psyberia/AlpineQuest Off-Road Explorer, Image © 2020 DigitalGlobe (карта глубин 2016-2019 гг.)

     Коса перед Чистополем - в принципе, хорошее соответствие между картами:

© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe/© 2019 Psyberia/AlpineQuest Off-Road Explorer, © 2019 ESRI, Image © 2019 DigitalGlobe (карта глубин 2016-2018 гг.)/© 2020 Psyberia/AlpineQuest Off-Road Explorer, Image © 2020 DigitalGlobe (карта глубин 2016-2019 гг.)

     Моя любимая яма на зимней рыбалке - около 13 м на карте Navionics Boating HD (смещена к северу), более 16 м на моей карте:

© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe/© 2019 Psyberia/AlpineQuest Off-Road Explorer, © 2019 ESRI, Image © 2019 DigitalGlobe (карта глубин 2016-2018 гг.)/© 2020 Psyberia/AlpineQuest Off-Road Explorer, Image © 2020 DigitalGlobe (карта глубин 2016-2019 гг.)

         Старое русло реки Прость у дубравы:

© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe/© 2019 Psyberia/AlpineQuest Off-Road Explorer, © 2019 ESRI, Image © 2019 DigitalGlobe (карта глубин 2016-2018 гг.)/© 2020 Psyberia/AlpineQuest Off-Road Explorer, Image © 2020 DigitalGlobe (карта глубин 2016-2019 гг.)

           Река Прость у дачного посёлка Змиёво - на карте Navionics Boating HD не отмечены отмели на русле:

© 2019 Navionics/Boating HD, Image © 2019 DigitalGlobe/© 2019 Psyberia/AlpineQuest Off-Road Explorer, © 2019 ESRI, Image © 2019 DigitalGlobe (карта глубин 2016-2018 гг.)/© 2020 Psyberia/AlpineQuest Off-Road Explorer, Image © 2020 DigitalGlobe (карта глубин 2016-2019 гг.)

     16 апреля 2020 г. вышло новое обновление приложения, которое даёт возможность наложения нескольких карт, позволяющее использовать различные комбинации контента - Спутниковое наложение с затенением SonarChart ™ (для России наложение пока не доступно, а как пользоваться наложением показано здесь):

        13 января 2021 г. анонсировано рельефное затенение (но для России оно также недоступно). Видео по установке и использованию приложения:


P.S.

       Поскольку как самодельные карты глубин так и карты глубин C-MAP и Navionics одинаково выглядят в эхолотах LOWRANCE и в андроидных девайсах, то прикреплю несколько видео, в которых сравниваются данные карты:




            Скрин таблицы сравнения карт (источник):

      Теперь что касается Garmin.  24 сентября 2012 г. вышел анонс приложения BlueChart  Mobile для Apple, однако сейчас его нет в App Store (эти карты можно установить в туристические навигаторы и эхолоты-картплоттеры):


     Карта глубин Garmin BlueChart 8.5 Куйбышевского водохранилища (до Чистополя):

      31 октября 2017 г. компания представила бесплатное универсальное мобильное приложение  ActiveCaptain, (а здесь - сообщество пользователей, показанное на карте; увы, но на ноябрь 2022 г. для моей области Камы ничего нет), однако с марта 2022 г. и оно недоступно в России (для платформы Андроид - не знаю как для iOS):

   В режиме онлайн-карты есть вот такой интересный бесплатный сервис Garmin Quickdraw Connect (для просмотра карты требуется регистрация), созданный пользователями, где сами же пользователи могут обмениваться и просматривать картографический контент в формате HD, а также бесплатно загружать данные для улучшения и дополнения существующих карт Garmin, анонсирован 12 июля 2016 г.. Сообщество Quickdraw создано на основе успешной функции программного обеспечения Quickdraw Contours (анонс 25 февраля 2016 г.) — бесплатного и простого в использовании инструмента, который позволяет пользователям мгновенно создавать персонализированные HD-карты с 1-дюймовыми контурами на любом водоеме, а также легко и быстро делиться и загружать лучшие доступные данные:

         На мою область Камы контуров глубин достаточно много (на ноябрь 2022 г.), но понять что-то по ним бывает весьма сложно, т.к. порой это просто записанные одиночные треки, да и цветовая палитра представлена только градацией одного цвета. Кстати, похожий сервис есть и у C-MAP, называется C-MAP Genesis (ранее он назывался Navico Insight Genesis, анонсирован  16 октября 2012 г.), но Россия в нём вообще не представлена  - закрыта из-за санкций с 1 сентября 2015 г.

     А теперь выскажу некоторые свои суждения по морским приложениям для мобильных девайсов, резюмируя, таким образом,  приведённые обзоры:

1. Данные приложения действительно будут хороши при использовании на морях и океанах, там, где от ориентации в пространстве зависит порой жизнь человека, оказавшегося во власти стихии в открытом море. В качестве речных лоций их также можно использовать. Но вот для рыбалки на известных акваториях рек такие приложения имеют весьма ограниченное использование, точнее так - подойдут тем, кто оказался первый раз на незнакомом водоёме, в этом случае для первоначального представления о глубинах приложения окажут неоценимую услугу.

2. Хороших батиметрических карт не имеет ни одно приложение, за исключением Navionics Boating (и в нём есть ошибки, но всё-же не столь критичные, чтобы отказаться от его использования). Качественную карту глубин можно получить только самостоятельными промерами с использованием эхолота-картплоттера. Теперь главное. Ни одно приложение не указывает РЕПЕР - так называемый нулевой горизонт, на всех старых лоциях это значение указывалось по отношению к определённому водомерному посту. Отсутствие его естественно вносит ошибки в промеры глубин, можно сколько угодно играться в настройках уровня воды приложений, но факт остаётся фактом - не зная, от какой "печки танцевать", говорить о точности промеров можно с большой натяжкой... Чистополю в этом плане очень повезло - город имеет свой водомерный пост (старейший на Каме!). Поэтому моя карта глубин имеет единое реперное значение для всех промеров за период 2016-2019 гг. и при этом я сверяю его по трём независимым источникам - показаниям водомерного поста, показаниям в онлайн-графике Татгидромета и показаниям эхолота-картплоттера в месте швартовки катера на лодочной.

      Остаётся добавить, что свою карту глубин, установленную в приложение AlpineQuest Off-Road Explorer (см. ниже), я предлагаю по цене 1500 руб. (см раздел "Услуги и ссылки на скачивание"), при этом в качестве подложки могут быть установлены 19 спутниковых и 8 топографических карт (на март 2021 г.).

AlpineQuest Off-Road Explorer (Psyberia, Англия)

      Многофункциональное картографическое приложение для всех видов активного отдыха, но понятно, что меня в первую очередь заинтересовали его возможности для водной навигации и рыбалки. Первые версии приложения появились в 2010 г., при очень демократичной цене 450 руб. за платную версию (на ноябрь 2019 года), мы получаем приложение, не только не уступающее более дорогим специальным морским приложениям от C-MAP и Navionics, но по многим компонентам и явно превосходящее их. Вся основная информация о возможностях приложения имеется на самом сайте   http://www.alpinequest.net/, а также в соответствующем форуме  4PDA. Форум приложения активно развивается с 25 июля 2015 г., во многом благодаря замечательному куратору темы alexlong, я присоединился к обсуждению приложения в конце октября 2015 г. (а моё знакомство с этим приложением состоялось в мае этого же года). Я приведу те возможности приложения, которые считаю полезными и важными для практического применения на реке.

ALPINEQUEST 2.0.9 (19 марта 2018 г.)

    При нажатии на кнопку "горка" открывается такая страница:



      Нажатие на "Скрыть кнопки меню" позволяет свернуть нижний ряд кнопок до одной кнопки - "горка", это же действие можно получить, если просто  удерживать нажатой кнопку "горка" на экране - удобно для полного просмотра карты. С помощью "Пользовательской кнопки" можно добавить в меню самые нужные приложения, в которые можно будет зайти, не закрывая Альпин. Далее, тапнув по иконке "Настройки" - на скринах мой выбор:

 screenshot_2017-03-31-17-37-32

   "Уровень детализации карты" - привожу два скрина, иллюстрирующие соответствующие значения, на первом скрине "Средний 1:2", на втором - "Крупный 1:4". Я использую всегда только второе значение, т.к. это позволяет варьировать детализацию в широких пределах, если нет необходимости в высоком увеличении, то  можно просто уменьшить увеличение карты кнопкой "-" на экране или щипком двумя пальцами.  На них же видны и статус-панели, которые я иногда использую - прямо скажем, смотрятся разновеликие панели посредственно, а потому чаще всего оставляю на экране только одну панель - масштаб (на первом скриншоте показаны масштаб карты и статус позиционирования). "Размер статус панелей" выбран "Крупный", а для "Цвет статус-панелей" - жёлтый с 25% прозрачностью:

     Следующий раздел настроек:

     "Размер меток" - маленький, дабы исключить нагромождение меток на экране, функцию "Границы времени записи трека" иногда включаю для расчёта расхода топлива на записанном треке. И наконец, последний раздел настроек - "Позиционирование" (а самый последний - "Ориентирование" - я не использую):      Далее, в опциях этой страницы есть функция "Ночной режим", помогает при ночной рыбалке на судака на тюльку при перемещении по записанному треку до места рыбалки.

Карты



       В этом моём наборе карт все спутниковые карты, а также  топокарты ГосГисЦентра и Стрельбицкого сделаны в формате Rmaps SQLite с помощью SAS.Планеты, очень удобно, т.к. этот формат понимает и приложение Locus Map. Две топокарты - армии США для Восточной Европы 1953 г. и СССР 1946 г. - сделаны в формате aqm с привязкой. Одну карту сделал из двух, в качестве основной использовал  спутниковую карту ESRI ArcGIS World Imagery (предыдущая версия) и дополнительно наложил на неё с прозрачностью 50% топокарту от ГосГисЦентра в масштабе 1 см = 250 м, по ней можно отчётливо судить, насколько топокарты, даже такого казалось бы  крупного размера, совершенно не подходят для водной навигации, особенно при проходе в небольших речушках и заливных лугах - только спутник наше всё, а потому вскоре её удалил из списка избранных карт:

      Очень понравилась функция изменения цветовой гаммы карт - контрастности и насыщенности, в частности, "поигравшись" этими настройками в чёрно-белых спутниковых картах геопортала Роскосмоса и  ESRI ArcGIS World Imagery (предыдущая версия) увидел, что только для реки появляются оттенки фиолетового и зелёного цветов (интересно, как это было реализовано автором приложения). Можно "выделить" меляки, или наоборот глубокие места, так выделил старые русла озер Запертое и Синдерюха:

screenshot_2017-03-29-15-38-33 screenshot_2017-03-29-15-37-18

     Или вот, "настроенная" в цвете, топокарта СССР 1946 г.:

screenshot_2017-03-17-21-29-43

Метки

    Функционирование "Открыть метки" покажу на основе работы своей батиметрической карты. После нажатия на эту кнопку, для выбора карты необходимо нажать на три полоски в левом верхнем углу экрана для перехода в папку "Мои метки" (на скриншоте у меня видна открытой папка "Маршруты"):



     Захожу в "Мои метки" и выбираю папку "Батиметрические карты Камы":



      Остаётся только поставить галочку в окошке "Показать" и карта глубин начнёт загружатся на экране, на это требуется небольшое время, примерно 30 секунд (а ранее, в прошлый версиях приложения, это время составляло 7-10 минут):

     2 скриншота моей карты глубин с 8-ми дюймового планшета моего товарища-рыбака - ASUS ZenPad3, оптимальный размер экрана для работы с ней:



  Нажатие на "Создать метку" открывает страницу:



   Из всего списка "Локальных меток" и "Инструментов" я использую на практике только две функции - "Путевая точка" и "Маршрут".

Путевая точка

и

   Последовательные скриншоты достаточно наглядны, собственных иконок по рыболовной тематике в Альпине нет, поэтому закачал в папку "Пользовательский" гарминовский набор иконок, а также иконки рыб, грибов и ягод от коллеги по форуму dymon777:

Маршрут

     Эту функцию я использую, если мне необходимо построить маршрут по максимально кратчайшей траектории (для экономии топлива) на пути до места рыбалки, которое находится на самом русле Камы и достаточно далеко от лодочной - в этом случае все изгибы Камы естественно надо проходить с наименьшим возможным конечным расстоянием. Такой маршрут я строю дома, в спокойной обстановке, при этом спутниковую карту всегда использую ту, на которой есть снимки Камы с низким уровнем воды, в данном случае на скриншоте карта от геопортала Роскосмос:

screenshot_2017-04-02-10-48-38  screenshot_2017-04-02-10-52-02

    По этому маршруту мне часто приходиться ходить ночью или в предрассветные часы, поэтому актуальной и очень полезной становится функция "Движение по треку" (на самом деле в этом случае - по маршруту):



     Можно ещё нарисовать траекторию функцией "Путь", но она мне, честно говоря, совсем не нравится, трек рисуется перемещением экрана, понятно, что получить его ровным - совершенно нетривиальная задача, поэтому от этой функции отказался. Даже если мне надо дома построить трек в узкой канаве или протоке, то всё равно строю маршрут, только промежуточных точек приходится ставить больше для "плавности" линий, в т.ч. функция "Движение по треку" мне больше импонирует как она реализована на маршруте, а не на треке. Скрины, иллюстрирующие построение маршрута в узкой протоке (канаву так назвал сам в честь моего товарища-рыбака, показавшего впервые её мне в далёком уже 2012 г., видео позже в блоге):

screenshot_2017-04-03-13-05-32  screenshot_2017-04-03-13-07-41

      Весьма полезной оказывается и следующая функция - "Метки на экране"          Как видно из приведённых скриншотов, если снять "галку" с какой-то метки, то на экране она не отобразится, "галка" снята с карты подводных глубин "Итоговая-2016" - и её нет на экране. В опциях этой страницы есть функция "Показать названия меток", названия меток мне не нужны, ибо это только ведёт к переизбытку информации на экране, а потому "галку" не ставлю.

Позиционирование

      Включить "GPS положение" можно и не переходя на данную страницу - для этого нужно нажать и удерживать кнопку "Позиционирование" основного меню (в нижнем ряду), что, как мне кажется, быстрее и удобнее. Если же нажать и удерживать иконку "GPS положение", то появляется такая таблица:



      После нажатия на колёсико в верхнем углу можно выбрать источник позиционирования:



    Аналогичные действия с иконкой "GPS трекер" приводят к следующей информации:



    Трек при записи имеет синий цвет, после  остановки записи - нажав на начальную или конечную точку трека и выбрав далее в открывшемся меню "GPS трекер" - можно сохранить записанный трек, присвоив ему имя, цвет, динамический цвет и стиль:

     После сохранения трека, можно посмотреть его динамический профиль и детали - иногда полезно для статистических расчётов по расходу топлива, для этого необходимо просто кликнуть на любую точку трека и в появившемся меню выбрать название трека:

      Функция "Вращать карту по движению" оказывается очень полезной при проходе в узких протоках - вот как например выглядит карта при движении на Прости по течению вдоль правой бровки:

Ориентирование

      Длительное нажатие на иконку "Компас" открывает собственно сам цифровой компас:

    И хотя мой фаблет имеет встроенный магнитометр, функцию "Компас" на реке я не использую, она поможет  разве только в Камском устье, где не видно берегов и ориентация в пространстве будет затруднена.

     За два года обновлений (на осень 2018 г., начиная с версии 2.0.0. от 11 апреля 2016 г.) в приложение добавлены самые нужные функции и на данный момент оно является, по моему мнению, лучшим для речной навигации. Перечислю наиболее революционные обновления приложения в плане применения на реке:

версия 2.0.0 от 11 апреля 2016 г.  -  добавлен русский язык;

версия 2.0.1 от 7 мая 2016 г.  -  добавлена поддержка файлов KMZ (появилась возможность визуализации карты глубин после её импортирования из Рифмастера);

версия 2.0.2 от 4 ноября 2016 г.  -  добавлена поддержка карт формата RMaps SQlitedb (появилась возможность изготовления своих растровых оффлайн-карт в этом формате в программе SAS.Планета);

версия 2.0.4 от 2 мая 2017 г.  -  добавлена поддержка растровых карт формата MBTiles (актуально для версии Рифмастера 2.0 - экспорт в формате MBTiles из него растровой карты глубин теперь возможен вместе со спутниковой подложкой, при этом получается красивое затенение глубины; разработчик Рифмастера рекомендовал 27 февраля 2017 г. для работы с картами глубин в формате MBTiles приложение "Galileo Offline Maps", с 29 января 2019 г. оно сменило название на "Guru Maps" (Андроид (первая стабильно работающая версия на этой платформе появилась только 14 октября 2016 г.) и IOS, группа ВКонтакте  - с 13 июля 2012 г.);

версия 2.0.9 от 19 марта 2018 г.  -  существенно увеличена скорость подгрузки батиметрической карты из памяти устройства, если ранее это время составляло 7-10 минут в зависимости от девайса, то сейчас карта глубин на моём фаблете подгружается за 30 секунд!!);

версия 2.1.0 от 4 июля 2018 г. - приложение сменило название на AlpineQuest Off-Road Explorer (до этого называлось AlpineQuest GPS Hiking), моё предложение - добавить ещё в название слово River;

версия 2.2.4 от 24 февраля 2020 г. - добавлена раздельная настройка яркости и контрастности для карт (ранее настройки яркости не было);

специальная "речная" бета-версия 2.2.5b от 2 мая 2020 г. - эту бету-версию разработчик приложения сделал по моей просьбе (ждал её с февраля 2019 г.), после изменений значений в файле пользовательских настроек изобаты карты глубин стали "тонкими" (такими, как они видны в Гугл Планете Земля), кроме этого, стали прозрачными острова - теперь цветных полигонов глубины на них нет (видна спутниковая подложка), а также правильно стала отображаться глубина на "пупках".

      Из функций, которые я хотел бы видеть в приложении, осталась не реализованной визуализация карты подводных глубин в режиме 3D - автор приложения обещал сделать поддержку 3D в следующих обновлениях.



Locus Map Pro (Asamm Software, s.r.o., Чехия)

          Обзор этого приложения  (стоимость платной версии на ноябрь 2019 г. 590 руб.) планировал первоначально сделать полным, по аналогии с обзором Альпина. Однако "тормозная" работа карты подводных глубин в Локусе заставила отказаться от обзора - Локус вполне заслуженно признаётся одним из лучших приложений для "земной" навигации, но вот для реки он совсем не подходит,  основная функция "речного" приложения - комфортная работа с батиметрической картой - в Локусе напрочь отсутствует. Карту подводных глубин в формате KMZ  можно загрузить в Локус, однако после её визуализации на экране начинаются "тормоза" тача экрана. И если с картой за сезон 2016 года, которая по размеру была 1,8 МБ,  Локус как-то ещё справлялся (хотя очень раздражала его "задумчивость"), то с итоговой картой 2016-2017 годов ( 16,3 МБ) Локус отказался работать. Поэтому у меня в Локусе загружены только основные спутниковые и топографические карты - для работы в паре с Альпином.  Я использовал его в  летнем сезоне 2016 года при записи логов эхолотом-картплоттером для контроля расстояния между галсами, для этого создал для себя лодочный компьютер в двух версиях:



   Однако отображение трека на экране при записи галсами не понравилось - в летнем сезоне 2017 года  все треки записывал только в Альпине.  Обзоров Локуса в Интернете достаточно, наиболее полная информация на форуме  4PDA. Об одной интересной "фишке", которую увидел на векторной карте LoMaps "Татарстан", стоит упомянуть. Эти векторные карты  всего мира основаны на OpenStreetMap, оптимизированы и поддерживаются Asamm Software, производителем приложения  Locus Map. После загрузки карты в приложение (ничего особенного - обычная топокарта) и перейдя в ней к своему городу  можно увидеть следующее. На первом скриншоте пока всё нормально:



        А далее, при увеличении масштаба, появляется иконка здания:



      При дальнейшем увеличении появляются иконки других исторических мест города:



     И наконец самое интересное, появляется название только одной иконки, про другие - ни слова:



     В интернете я нашёл 8 топографических карт (а первый раз это местоположение увидел в приложении OsmAnd ещё весной 2015 года, когда только-только осваивал картографические приложения), в которых на плане Чистополя присутствует эта иконка с названием места, но там она везде появляется (вместе с другими иконками) только на самых крупных масштабах,  на картах есть и другие названия исторических мест города, все одного размера. Неужели это такая шутка разработчиков Локуса? На самом деле, иконка на карте показывает замечательный памятник истории и архитектуры Чистополя - Александровский ночлежный дом, и о действительно уникальном его прошлом можно прочитать здесь.

     В заключении этого раздела, поделюсь своим мнением о тех приложениях, которые попробовал в работе на предмет использования их в речной картографии, но, увидев их недостатки, удалил. Приложение  OruxMaps  имеет поддержку форматов KMZ и MBTiles, но при импортировании своей карты глубин в это приложение в формате KMZ увидел, что отображаются только главные контуры глубин, а раскраски глубин между контурами нет (аналогичная ситуация с SAS.Planet, но там хотя бы можно самому сделать раскраску в пользовательской палитре). Guru Maps  также имеет поддержку форматов KMZ и MBTiles, но загружаются карты через программу Dropbox - облачное хранилище данных, позволяющее синхронизировать файлы между компьютерами и мобильными устройствами. Несколько раз пробовал, но загрузить карту в формате MBTiles так ни разу не удалось, да и загрузка карт не сразу в приложение, а через сторонний сервис заставляет задуматься - а стоит оно того?

P.S.

     Garmin ActiveCaptain

     Компания Garmin объявила о выпуске данного бесплатного универсального мобильного приложения для моряков 31 октября 2017 г.. С марта 2022 г. приложение не доступно на Андроид в России, но его можно установить с помощью арк-файла:

       Как установить и пользоваться приложением рассказано в статье, а также в нескольких видео на ютубе:



      Поскольку загружаемые в сообщество логи пользователей имеют разные даты для конкретного региона, то ни о каком едином РЕПЕРЕ для всех логов говорить не приходится, но даже и с таким допущением для первоначального ознакомления с глубинами на незнакомом водоёме приложение вполне подойдёт (сравнил с картой глубин из своих собственных логов - см. пост на форуvе 4PDA в теме AlpineQuest Off-Road Explorer от 6 декабря 2022 г.). Меня же заинтересовала возможность конвертации логов Garmin QuickDraw Contours (QDC - формат данных используемый в эхолотах-картплоттерах Garmin; как устроен данный формат можно почитать на форуме Русфишинга в теме "Карты для Garmin "Quickdraw""  от 16 февраля 2022 г.) в текстовый формат CSV, предназначенный для представления табличных данных Широта, Долгота, Глубина - данные в формате CSV уже можно загружать в программу ReefMaster для создания карты глубин в формате AT5 для эхолотов-картплоттеров LOWRANCE или в формате KMZ для просмотра в программе Google Earth и в приложении AlpineQuest Off-Road Explorer. Для этого созданы несколько конвертеров - конвертер QDC в SAS.Planet (создан в августе-сентябре 2021 г.), QDCviewer (первая версия вышла в январе 2022 г.):


       Мне же понравился своей простотой использования вот этот бесплатный QDC Конвертер, первая версия которого вышла 25 февраля 2022 г.  - для корректной визуализации карты глубин в Рифмастере необходимо при конвертации QDC файлов в формат CSV поставить галочку в "Изменить порядок записи с X, Y, Z на Y, X, Z".

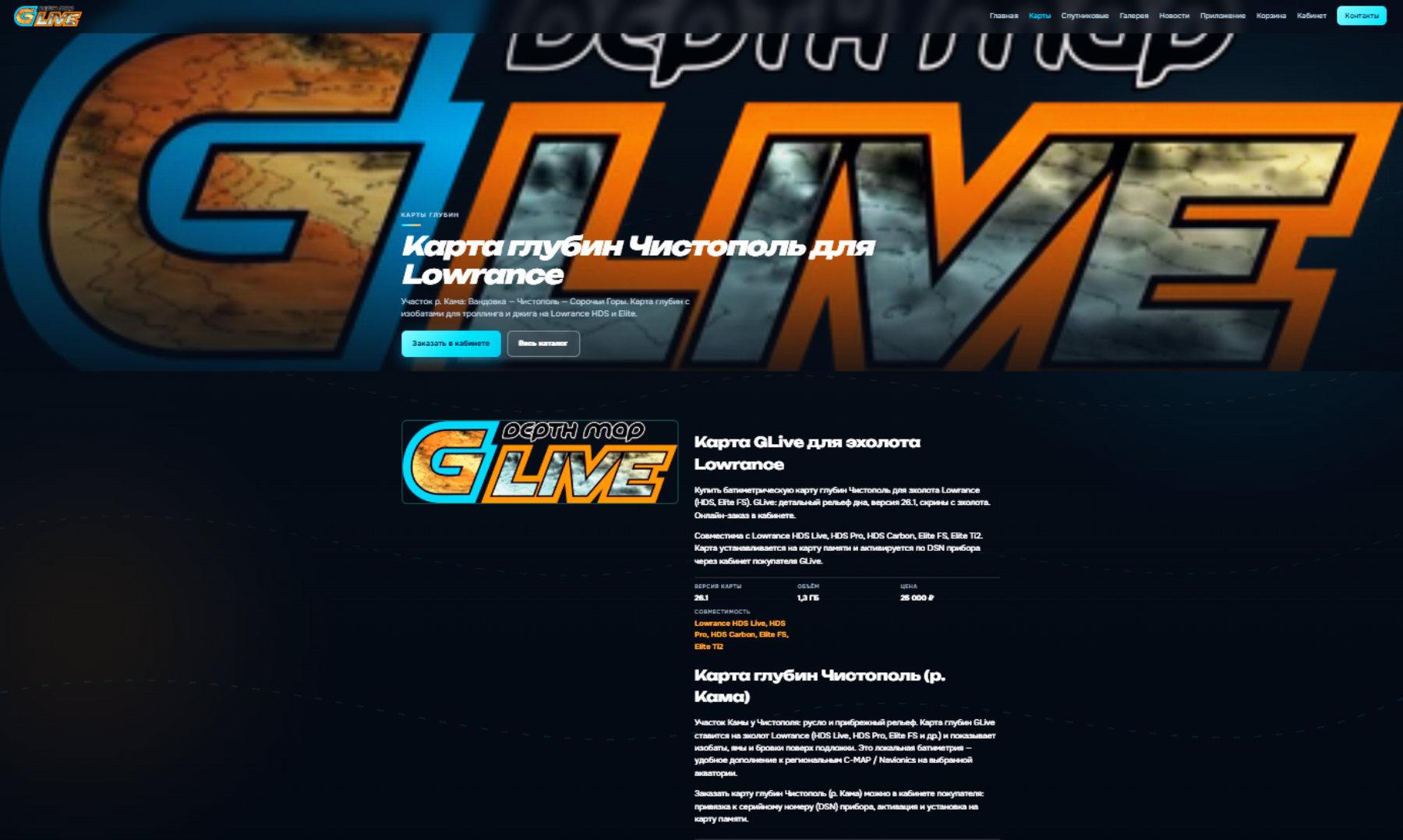

Glive vs Dap Drift Pro
