Основные фотографии и скрины кликабельны для просмотра в полном разрешении!

 1. Начальный этап. 2009-2013 гг.

       Мой первый комплект  «Казанка 5М2 — Suzuki DF50», на котором я отходил 3 сезона — 2009-2011  гг.:

img_0812img_0805был оборудован самым простым рыбопоисковым эхолотом JJ-Connect Fisherman 500 (однолучевой — 60 градусов, с рабочей частотой сигнала 200 кГц., монохромный дисплей с разрешением экрана 240 х 160 пикселей и диагональю 4,5 дюйма) и GPS-навигатором GARMIN eTrex H (монохромный дисплей с разрешением экрана 64 х 128 пикселей и диагональю 2,4 дюйма; навигатор позволяет только отмечать точки, проложить маршрут и записать трек, однако ни базовой карты, ни возможности загрузки сторонних карт он не имеет):

2_3001etrexh

     Этот простенький набор позволил мне понять в общих чертах эхолокацию и навигацию, сейчас самому смешно вспоминать, как в первый сезон 2009 г. определял по значкам «рыбка» на эхолоте величину самой рыбы в толще воды. Почти 3 десятка точек забил в навигатор, многие из которых  отмечали не конкретные интересные точки для рыбалки, а просто географические названия тех мест, которые я знал на тот момент. Перед началом сезона 2010 г. мой товарищ-рыбак, капитан пассажирского теплохода, подарил мне «Атлас единой глубоководной системы европейской части РСФСР» (том 6, 1969 г.), чему я был тогда очень рад, копию сделал с листа, на котором был показан участок Камы около города, она постоянно была в лодке (на картинке ниже лист АЕГС 1987 г. у Чистополя, который можно скачать на сайте Казанский картограф):

     Исходя из накопленного опыта, на следующий свой комплект «САЛЮТ-480 — Suzuki DF60A»  решил покупать уже эхолот- картплоттер с функцией навигации:

     При покупке в ноябре 2011 г. (точнее 11.11.2011 г., число 11 — любимое с детских времён)   катера в казанском магазине  «Морской волк» его сотрудники посоветовали обратить внимание на новейшую на тот момент модель LOWRANCE Elite-5 DSI  (цветной дисплей с разрешением 480 х 480 пикселей и диагональю 5 дюймов (12,7 см.),  двухчастотный датчик DSI (DownScan Imaging — 455/800 кГц.), есть возможность добавления новых карт). Несмотря на внушительную цену на тот момент аппарата — 37500 руб., решил приобрести его, о чем сейчас  нисколько не жалею, именно в плане дальнейшего изучения эхолокации и картографии,  т.е. это был первый шаг в правильном направлении. Много позже, наверное в конце 2012 г., прочитал  информацию в Интернете, что данный эхолот-картплоттер получил награду в номинации «Best Electronics» в области морской электроники на 53-й ежегодной международной выставке товаров для спортивной рыбалки (ICAST) 2010 г.:

lowrance-elite-5-dsi-gps

     Прибор имеет влагозащищённый разъём для карты памяти microSD и служит для установки картографии серии Navionics Gold от итальянской фирмы Navionics, это подтолкнуло меня начать изучение того, что же собственно представляет из себя картография для эхолотов. В начале марта 2012 г. по моей просьбе из интернет-магазина Nav-Nav (Санкт-Петербург) на мою почту прислали несколько скриншотов с участками Волги в районе Самары этой карты. Но покупать сразу для своего участка Камы флешку с картой от Навионикс не решился — прибор новый, ещё  ни разу не использовался на водоёме, сначала необходимо разобраться в его настройках и потом уже принимать решение о покупке. Да и цена на флешку с картами, прямо скажем, не самая бюджетная.

     Малый экран эхолота-картплоттера навёл на мысль — а почему бы не просматривать карты на каком-то другом приборе, а эхолот-картплоттер использовать только для эхолокации. Так в начале апреля 2012 г. состоялась ещё одна покупка — автомобильного навигатора Explay PN-965 (цветной дисплей с разрешением 800 х 480 пикселей и диагональю 6 дюймов):e50f047264d5d0b0a169da40391be446

     Увы, при ярком солнце экран навигатора «слепнет» и пользоваться им в катере становится совсем проблематично, однако от самой идеи не отказался, что привело меня в  итоге к картам на андроидных девайсах, но об этом ниже. В первый сезон эксплуатации катера автонавигатор использовал всего пару раз и никакие точки ни в нём ни в эхолоте-картплоттере не забивал, GPS-приёмник использовал только для визуального определения скорости движения катера. Т.к. по-прежнему не собирался приобретать карту Навионикса из-за её дороговизны, то в январе-феврале 2013 г. решил поподробнее изучить вопрос, связанный с картами для автонавигатора, в частности — нет ли карт-лоций для него? Начал искать информацию в Интернете — поиск привёл на сайт интернет-магазина GPS/ГЛОНАСС автонавигаторов  FarAvto.ru, на котором есть вся исчерпывающая информация:

 — о том, какие существуют системы навигации в мире и на какой аппаратной базе и микросхемной логике (чипсет) строятся современные устройства навигации;

 — о модельном разнообразии GPS-навигаторов и о том как правильно выбрать автомобильный навигатор;

 — о программах навигации и их отличиях, о том, какая программа навигации лучше и почему, о навигационных картах и их видах.

     Но видимо тогда я не внимательно прочитал статьи на этом сайте  и совершенно упустил из виду следующий факт, что источником спутниковых карт местности для навигационной программы SAS4WinCE,  которую можно доустановить в автонавигатор к уже установленной «Навител Навигатор», является программа SAS.Планета. Понятно почему — искал ведь топографические карты с глубинами и другого не надо было. Но видимо правильно говорят, что всему своё время — ровно через два года, в январе 2015 г., когда начал раскраску своей карты по отсканированной тестиной кальке, нашёл и скачал SAS.Планета на свой компьютер, но об этом ниже.

    Параллельно с изучением картографии интересовался и приборами эхолокации, так нашел сайт официального дистрибьютера эхолотов LOWRANCE в России компании ООО «Славутич»Посмотрев видео и прочитав  статьи на этом сайте Юрия Орлова о новом поколении эхолотов LOWRANCEHDS и StructureScan, загорелся желанием купить эти приборы, с приобретением которых начался второй этап, условно названный мной — пользовательский.

2. Пользовательский этап. 2014-2016 гг.

     В январе 2014 г. приобрёл новейший на тот момент эхолот LOWRANCE Elite-7x HDI  (цветной дисплей с разрешением 800 х 480 пикселей и диагональю 7 дюймов (17.8 см.), четырёхчастотный датчик 83/200 кГц. + 455/800 кГц.) и карту Navionics Gold 5G633S2 KAZAN TO UFA, за покупку и доставку эхолота с картой выражаю огромную благодарность своему ученику Карманникову Ярославу (выпуск 2013 г., сейчас студент СПбПУ Петра Великого):

13898

     А через месяц, другой мой ученик — Айрат Бадрутдинов (выпуск 2009 г., закончил НИЯУ МИФИ в 2015 г.), за что я также выражаю ему огромную благодарность, приобрёл для меня эхолот-картплоттер LOWRANCE HDS-5 Gen2 (цветной дисплей с разрешением 480 х 480 пикселей и диагональю 5 дюймов (12,7 см.)) и дополнительный подключаемый модуль LOWRANCE StructureScan HD с датчиком 455/800 кГц. (функции SideScan и DownScan):

152_hds-5-gen2-lss-2-jelado-egyutt-lowrance-1

     До начала водномоторного сезона 2014 г. более-менее разобрался с настройками эхолотов, однако, пожалуй главную функцию HDS-5 Gen2 — запись логов глубин — проигнорировал, да и честно, не до этого было весной и летом 2014 г. В сентябре 2014 г. случайно увидел при поиске в Интернете программу Google Планета Земля, очень понравилась, установил её на компьютер. Далее заинтересовал вопрос — есть ли специализированное картографическое приложение для смартфонов на Андроиде, сотрудники магазина Nav-Nav дали наводку на приложение Plan2Nav от итальянской фирмы C-MAP,  установил его на купленные в ноябре 2014 г. фаблет Asus ZenFone 6 (дисплей с разрешением 1280 х 720 пикселей и диагональю 6 дюймов) и планшет Samsung GALAXY Tab 4 (дисплей с разрешением 1280 х 800 пикселей и диагональю 10.1 дюймов),  а также приобрёл в этом приложении платную карту RS-I210 — VOLGA: CHEBOKSARY — VOLGOGRAD:

screenshot_2017-01-06-17-45-21

     А т.к. с помощью фаблета или планшета есть возможность обеспечить беспроводную связь с мультифункциональным дисплеем HDS-5 Gen2 при использовании беспроводной технологии GoFree, то сразу же приобрёл и соответствующий модуль  LOWRANCE GoFree WiFi-1 (спасибо опять Айрату Бадрутдинову):lowrance_gofree__5256763da78f9

screenshot_2017-01-06-21-51-57

     Оказалось, что и у конкурирующей с C-MAP фирмы Navionics также есть приложения для мобильных устройств, Boating — для смартфонов и Boating HD — для планшетов:

screenshot_2017-01-06-17-44-29

     Скачал приложения, выбрал свой регион и получил 14-дневную бесплатную пробную версию. И поначалу карты этих картографических фирм очень даже понравились — указаны буи и бакены, места мелководий и кораблекрушений, опасные участки и глубины, причём карты C-MAP в этом плане явно поинтереснее Навионикса, но по мере исследования карт на предмет точности глубин изменил свою точку зрения о них, возникло чувство неудовлетворения и опять пошли поиски…. Как раз в октябре 2014 г. вышла статья Юрия Орлова «Как сделать карту водоёма для эхолотов Lowrance. Часть 1: Типы карт». Несколько раз перечитывал её, «врубался» в материал, без неё, пожалуй, я бы ещё долго «бродил» в поисках нужной мне информации.

    Дальнейшие поиски информации по картостроению привели в январе 2015 г. на канал в YouTube  и сайт Александра Сидорова — sorvic.ru , гуру по картам подводных глубин для приборов Lowrance, началась переписка по почте, именно благодаря Александру я зарегистрировался 22.01.2015 г. в общероссийском рыболовном интернет-клубе «RUSFiSHiNG.RU», а 18.02.2015 г. установил SAS.Планету на свой компьютер. В этот же день скачал топографическую карту СССР-1946 г. (квадрат II-N-39 ЧИСТОПОЛЬ), рассматривая её появилось чувство — где-то я её уже видел, вернее так — названия речушек и озёр были знакомы, но откуда?…. Напряг свои мозговые извилины — вспомнил, так на карте тестя, с которой сделал копию и которую безуспешно пытался раскрасить где-то в 1999 г. или может быть в 2000 г. Вот сама калька-карта тестя (тесть — начальник чистопольской рыбоохраны в 70-80 гг. 20 века), а ниже моё «творчество», увы, тогда  всё на что меня хватило при «раскодировании»  карты — это частично раскрасить карту от речки Старицы до города, ничего не понимал, откуда столько озёр у нас и главное — откуда озёра у посёлка городского типа Алексеевское, ведь там сейчас сплошная вода:

dsc01375

dsc01372     Для меня и по сей день остаётся загадкой — и как он ориентировался по своей карте в до интернетовскую эпоху?? И известная фраза — «без бутылки не разберёшься» — здесь совсем не подходит….

     Заново сделал копию карты и с 19.02.2015 г. в режиме non stop начал её раскраску, используя для помощи несколько спутниковых карт, скачанных для своей области в SAS.Планете и две старые топокарты. В этом процессе очень помог второй монитор, купленный перед самым новым годом — на каждый монитор выводил по две карты и сравнивая информацию шаг за шагом продвигался в раскраске карты. Тратил на неё всё свободное время, почти каждый день до 2-3 часов ночи, порой возникало отчаяние от того, что же нарисовано на тестиной кальке. 27 марта наконец закончил, но решил продолжить карту до посёлка городского типа Камские Поляны (карта тестя — от речки Старицы до моста, это я так понимаю, был его охраняемый участок), в детстве я там проводил летние каникулы и была тогда она просто деревней. Сделал привязку спутниковой карты Гугла прямо на экране монитора и 10 апреля полностью закончил свою карту:

%d0%b4%d0%bb%d1%8f-%d0%b2%d0%ba     Далее мне сделали электронный файл моей карты и после обработки его с помощью CorelDRAW я планировал сделать фотокартину размером примерно 1 х 2 метра и подарить брату на 60-летний юбилей. Но при первых шагах обработки карты стало понятно, что по времени этот процесс будет сравним с бумажной раскраской, а возможно и больше, явно не успею к юбилею брата. Потому отложил обработку до лучших времён. Главное, что дал мне процесс раскраски своей карты — опыт ориентирования на реке, новые, незнакомые мне ранее места и возможность увидеть старое русло Камы, многих озёр и речушек. Бесценный опыт!

    Поскольку очень понравились все 6 спутниковых карт, участки которых для своей области скачал в SAS.Планете — Google, Яндекс, Nokia HERE, Bing, геопортал Роскосмоса и ESRI ArcGIS Imagery, то захотелось увидеть такие же карты на фаблете и планшете, и желательно, чтобы карты работали в режиме offline, т.е без подключения к Интернету. В конце апреля 2015 г. мои поиски увенчались успехом — установил на свой фаблет приложение All-In-One Offline Maps от фирмы Psyberia («лайт» версию, а потом купил версию «плюс»). Супер, то что надо:screenshot_2017-01-06-17-43-20

     Вот только в этом приложении нет возможности записи трека, но увидел такую функцию в другом, более продвинутом, приложении от той же фирмы — AlpineQuest GPS Hiking (с версии 2.1.0 — AlpineQuest Off-Road Explorer), сразу взял платную версию и 12 мая 2015 г. установил на фаблет и планшет:screenshot_2017-01-06-17-43-06

     25 сентября 2015 г. записал первый небольшой лог подводных глубин с тем, чтобы загрузить его в  программу ReefMaster (ReefMaster Software Ltd., Австралия), которую надеялся изучить за зиму 2015-2016 гг. Сейчас понимаю, можно и нужно было начинать изучение этой программы ещё до конца сезона 2015 г., но вмешался случай…. На сайте представителя Navionics в России — Навионикс РУС  18.08.2015 г. появилась информация о новых возможностях технологии SonarChart Live  в приложении Navionics Boating для мобильных устройств, которая позволяет «на лету» создавать подробные батиметрические карты любых водных объектов, даже если отсутствует базовая навигационная карта Навионикс. «Загорелся» этой технологией, тем более, что всё необходимое оборудование для создания онлайн-карты на борту катера имелось, однако все попытки создать до конца водномоторного сезона такую карту не увенчались успехом. Начал вести переписку с менеджером Навионикс РУС о решении данной проблемы (на YouTube осенью 2015 г. появились первые видео о работе SonarChart на водоёмах России), возможное решение — обновление прошивки моего эхолота-картплоттера HDS-5 Gen2 до самой последней версии. Перед самым Новым годом привезли брату из Самары лодку «САЛЮТ-430» и  попутно заехали  в офис официального дистрибьютера LOWRANCE для обновления прошивки. Увы, но и после этого не удалось связать по Wi-Fi эхолот-картплоттер и Boating, возможно из-за того, что катер находился в гараже и отсутствовал сигнал GPS, надо было дожидаться открытия сезона. А так надеялся — ещё и потому, что менеджер Навионикс РУС обещал после Нового года выслать в мой адрес техническое задание на сотрудничество в плане записи логов и отправки в их адрес. Размечтался — всякие контакты после Нового года прекратились и никакого ТЗ я не получил. Вот тогда опять вспомнил об актуальной фразе — «Спасение утопающих — дело рук самих утопающих».

     28 января 2016 г. установил ReefMaster на свой компьютер и сделал первую карту  глубин из лога, любезно предоставленного мне  Александром Сидоровым. А для того, чтобы увидеть карты прямо на реке после записи логов и обработки их Рифмастером решил приобрести ноутбук и к нему внешний приёмник GPS GlobalSat BU-353s4:

s-l300

     Приобретение внешнего приёмника GPS является актуальным ещё и потому , что скачанные в SAS.Планета спутниковые и топографические карты можно просматривать в режиме offline, т.е. ноутбук становится полноценным навигационным прибором.  Некоторое время изучал вопрос о получении карты подводных глубин в режиме онлайн на экране ноутбука, но потом понял не актуальность темы — это может быть интересным, если находишься на незнакомом водоёме. Изучая инструкцию Рифмастера нашёл информацию об импортировании созданной карте подводных глубин в виде файла KMZ на фаблет или планшет в установленное в них приложение Google Earth, однако данное приложение недоступно в России:

screenshot_2017-01-06-21-38-24

     А поскольку с 19.11.2015 г. зарегистрировался на форуме сайта о мобильных устройствах и технологиях 4PDA.ru (увидел в одной из веток тем Русфишинга информацию об обсуждении приложения AlpineQuest GPS Hiking на форуме 4PDA — присоединился к форуму, т.к. не всё ещё знал и понял в этом приложении), то в соответствующей ветке форума скачал ломанные версии этого приложения. Не понравилось, хотя и импортировались карты подводных глубин, но на весь экран фаблета высвечивалось слово ReefMaster, да и для комфортной работы приложению нужно подключение к Интернету, что конечно мне не подходило, т.к. искал карты в оффлайн режиме работы.  Опять же помог Русфишинг — увидел смартфонный скриншот с картами подводных глубин, написал сообщение автору скриншота, получил ответ, что карты подводных глубин импортированы в приложение Locus Map. О Locus уже знал, когда разобравшись с настройками AlpineQuest установил на свой фаблет летом 2015 картографические приложения Locus, OsmAnd, OruxMaps и ещё пару приложений, но «поигравшись» ими — удалил, после дружелюбного интерфейса AlpineQuest остальные как-то «не внушали оптимизм». Установил сначала бесплатную версию, 24.02.2016 г. получил первую карту подводных глубин в этом приложении,  разобрался с настройками и в середине марта приобрёл платную версию — Locus Map Pro:

 screenshot_2017-01-06-17-43-57

     Сразу же установил приложение для калибровки компаса и регулярного скачивания A-GPS данных для ускорения исправления — GPS Status & Toolbox  и платный дополнительный ключ — GPS Status PRO:

screenshot_2017-01-06-21-53-55

screenshot_2017-01-06-22-01-06

     Но если в Локусе на тот момент уже были реализованы все мои рыбацкие «хотелки» для карт — русскоязычное меню, поддержка чтения/импорта файлов KMZ (карты глубин!), поддержка чтения/импорта карт в формате RMaps SQLiteDB, то в Альпине этих опций пришлось немного подождать, а далее при каждой последующей версии обновления приложения — как в сказке:

  • версия 2.0.0 от 11 апреля 2016 г.  —  добавлен русский язык;
  • версия 2.0.1 от 7 мая 2016 г.  —  добавлена поддержка файлов KMZ;
  • версия 2.0.2 от 4 ноября 2016 г.  —  добавлена поддержка карт формата RMaps SQLiteDB.

     15 декабря 2016 г. вышло обновление версии 2.0.3, но уже таких «революционных» новшеств нет…. За апрель 2016 г. научился создавать карты глубин в формате AT5 и растровые карты всех 6 спутников для загрузки в эхолоты-картплоттеры Lowrance, а также получил первую пользовательскую карту глубин из импортированного файла KMZ в SAS.Планету, раскрасив области изобат вручную из цветовой палитры, взятой непосредственно в самой SAS.Планете (этот способ требует очень большого времени и для больших по размеру карт глубин не применим). С начала мая затеял ещё более масштабную модернизацию своего катера, чем год назад (тогда, в 2015 г. думал, что последний раз занимаюсь тюнингом  катера), уже исходя исходя из представлений о предстоящей в сезоне работе по записи логов и последующей обработки их прямо на реке, в катере. Спуск состоялся как никогда поздно — 1 июля 2016 г., но до спуска сумел разобраться и сделать в Локусе важнейшую фишку для будущей записи логов — бортовой лодочный компьютер, долго, около месяца наверное пытался разобраться в его настройках, даже отчаялся и бросил это дело, но помог случай. С 20 по 24 июня пришлось лечь в больницу на поправку здоровья (катер довёл «до ручки») и вот в тишине больничной палаты решил ещё раз попробовать сделать его настройки — получилось!

screenshot_2017-01-07-16-02-37

 screenshot_2017-01-07-16-02-50

© 2018 Asamm Software/Locus Map Pro, © 2018 ESRI, Image © 2018 DigitalGlobe

© 2018 Asamm Software/Locus Map Pro, © 2018 ESRI, Image © 2018 DigitalGlobe

     3 июля 2016 г. записал первый большой лог на яме у поворота дамбы и из него получил первую же карту подводных глубин.  На первом скриншоте из программы ReefMaster  — записанный трек c визуализацией нижнего и бокового сканеров, на втором — получившаяся после его обработки карта подводных глубин, и на третьем — эта карта в режиме 3D:

© 2018 ReefMaster Software Ltd., © 2018 OpenStreetMap contributors/OpenCycleMap© 2018 ReefMaster Software Ltd., © 2018 OpenStreetMap contributors/OpenCycleMap© 2018 ReefMaster Software Ltd., © 2018 OpenStreetMap contributors/OpenCycleMap     Если было свободное время и позволяла погода, то выезжал на Каму для  записи логов и в результате к концу сезона получил батиметрическую карту от пеньковой канавы до нефтебазы у Чистополя, а это без малого почти 10 км по Каме. Посмотреть её можно в моей карте «River plate & Marine 1.0». План на сезон выполнил! Однако, обнаружились и некоторые неприятности, относящиеся к работе Локуса, который использовал в 2016 г. для записи треков при проходе галсами. Во-первых, запись треков в режиме онлайн Локус вёл как-то своеобразно, «сглаживая» их на поворотах:

     А во-вторых, уже с построенной после сезона 2016 г. картой глубин, по размеру равной 1,8 Мб, Локус начал «подтормаживать», а с итоговой картой глубин 2016-2017 гг. (16,3 Мб) он попросту «встал», тогда как Альпин с ней «летает».  Аналогично, с файлом треков за три сезона 2016-2018 гг. в формате KMZ,  «весящим» 28 Мб («оригинальный» файл треков в формате GPX, после импорта из Рифмастера, «весит» 131 Мб), Локус ужасно «тормозит», а Альпин обеспечивает комфортную работу при записи логов. Таким образом, с начала сезона 2017 г. о Локусе просто забыл и вся работа на реке идёт с использованием AlpineQuest. Для уменьшения нагрузки на AlpineQuest, с осени 2018 г. начал использовать в паре с ним «родственное» приложение All-In-One Offline Maps +, в котором просматриваю теперь карту глубин и отмеченные на реке точки, а Альпин же у меня сейчас отвечает за работу  при записи  треков. Здесь необходимо отметить следующее — с осени 2016 г. я веду запись логов сразу после отчаливания катера от места стоянки на лодочной, т.е. на любых режимах — хожу ли троллингом или рыбачу в отвес, сплавляясь по течению, при проходах галсами или скоростных переходах по реке, а чтобы проходить в местах, не имеющих треков, как раз и нужен AlpineQuest. Таким образом, после каждого выезда плотность записанных треков увеличивается (что приводит к улучшению качества карты глубин):

© 2018 Psyberia/AlpineQuest Off-Road Explorer,  © 2018 ФГУП «ГОСГИСЦЕНТР»     От себя в заключении добавлю: связка AlpineQuest Off-Road Explorer & All-In-One Offline Maps + — это настоящий подарок для нас рыбаков, эти приложения на смартфонах и планшетах вполне могут заменить очень дорогие профессиональные эхолоты-картплоттеры. Особенно приятно иметь карты подводных глубин зимой, в этом я и мои товарищи-рыбаки смогли убедиться уже в ноябре-декабре 2016 г. на подлёдной рыбалке. Вот скриншот из Локуса от 28 ноября 2016 г. — идём с товарищем на яму, которую обнаружили этой осенью:

© 2018 Asamm Software/Locus Map Proscreenshot_2016-11-28-07-19-36     С середины апреля и до конца июня 2017 года занимался поиском квиклуков архивных спутниковых снимков сверхвысокого и высокого разрешений для своей области Камы. Особо интересовали снимки за осень 2010 года, когда был очень низкий уровень воды в Каме. Таким образом, создал полный архив из наиболее интересных и качественных квиклуков снимков Чистополя и акватории Камы (начиная с весны 2002 года). Некоторые снимки хотелось бы увидеть в оригинале при большом увеличении, так вышел на сервис  MyDigitalGlobe (сейчас EarthWatch). 26 июля получил возможность использования месячной демо-версии этого сервиса. Зная даты наиболее желанных для меня снимков и сами спутники, сделавшие эти снимки, попросил дополнительно включить их в сервис, в том числе и самый лучший на сегодняшний день для моей области Камы спутниковый снимок от 17 сентября 2010 года, сделанный спутником WorldView-2. Ещё в июне, при просмотре квиклуков, озадачился таким вопросом — архив снимков теперь есть, но хорошо бы знать уровень воды для каждого их них, ибо их историческая ценность как раз и заключается в том, что если  сделать «привязку» снимков к уровню воды, тогда появится возможность для оценки и коррекции батиметрической карты. Сначала нашёл только  семидневные ежечасные показания уровня воды с автоматического гидрометеорологического  комплекса «Чистополь»  ФГБУ «УГМС Республики Татарстан», хотя здесь ждало меня небольшое «открытие». Сравнивая реперный уровень воды моей батиметрической карты с данными АГК «Чистополь» обнаружил, что летом 2017 г. репер карты глубин соответствовал уровню по АГК примерно 555 см — какое совпадение (номер пропуска катера на лодочной)! Однако, уже с конца сентября 2017 г. это значение начало неуклонно увеличиваться, достигнув к концу года значения 582 см +/- 5 см (остаётся таким же до сегодняшнего дня) — абсолютно не понятно, почему сие произошло? Ещё большое удивление вызвало второе число уровня воды, взятое за репер моей карты глубин теперь уже нашего городского водомерного поста, данные которого за отдельные дни июня-июля 2017 года мне удалось получить для сравнения — примерно 777 см! Дальнейший анализ внёс корректировку в это значение. Поскольку уровень воды 3 июля 2016 г., в день, когда был записан мой первый лог, оказался одинаковым при замерах в 8.00 и 20.00 по данным нашего водомерного поста и равным 763 см, то именно это значение я и взял за «точку отсчёта» моей батиметрической карты, а значение 777 см я считаю сейчас как нормальный летний уровень воды, тот уровень, по которому можно комфортно проехать по любой речке, протоке или канаве акватории Камы у Чистополя, разница в 14 см в сторону увеличения будет весьма кстати при проходе через речку Засухоль в её истоке из Камы. Оставалось найти архивные данные по уровню воды нашего водомерного поста за период начиная с образования Куйбышевского водохранилища — решение этой задачи отложил на осень, хотя оптимизма найти такие данные абсолютно не было — где искать такие данные? Однако в течении сентября-октября данные были найдены — и первыми были  данные за 1936-1955 гг. до образования Куйбышевского водохранилища, которые меня даже немного шокировали тем, как быстро уменьшался уровень воды после весеннего половодья (и главное — насколько!). Далее  за 2008-2015 гг., затем за 1989-2007 гг., и наконец, в середине октября получены платные данные за 1956-1988 гг. 20 декабря 2017 г. получил данные за 2017 г., данные за 2016 г. появились в открытом доступе 1 июля 2018 г. (хотя частично данные за лето-осень у меня уже были — соответствовали датам интересных спутниковых снимков). Составил таблицу по уровням воды за период 1936-2018 гг., в планах уже был запуск сайта сразу после Чемпионата мира по футболу (как раз данные за 2016 г. должны появиться и всё-таки 40 лет после ЧМ-1978 в Аргентине), данных по уровням воды ранее 1936 г. и не думал искать, хотя  знал, что Чистопольский водомерный пост был организован в 1876 г.. Но вмешался случай — при почтовой переписке в конце июля 2018 г. на предмет приобретения нужного  мне листа карты ТАССР 1935 г. (на основании архивных  топографических карт 18-21 веков находил названия различных мест на Каме — озёр, проток, заливов, речек и островов, затем наносил их в Гугл Планету Земля, начав эту работу ещё осенью 2014 г. после установки её на компьютер; найденные названия выложу в облачное хранилище для скачивания) Валерий Пономарёв (Littlesnake — по платёжным документам Перминов Валерий Павлович) сообщил мне об интересующей его карте издания 1886 г. — «Подробные планы участка реки Камы от устья р. Белой до впадения в р. Волгу по исследованиям Камской описной партии, произведённым в 1881 и 1882 гг.». Уже одно само название предопределило мой дальнейший поиск — были найдены и сами планы (платные) и первые данные наблюдений с 80  водомерных постов, открытых в 1876 г. (а всего их в тот год было открыто 132): «Сведения о стояниях уровня воды в реках и озёрах Европейской России по наблюдениям на 80-ти водомерных постах». Ниже фото планов, которые я взял на страничке Валерия в контакте — на его страничку вышел через печальную новость о его кончине на сайте ЭтоМесто от 15 октября 2020 г. (а увидел её только 21 декабря 2020 г.; последнее моё письмо, отправленное на почту Валерия, датировано 20 октября 2020 г., Валерий обычно очень оперативно отвечал на мои письма, а здесь ответа не последовало…):

         В этом издании содержатся графики уровней воды за период 1876-1880 гг., в том числе и на Чистопольский водомерный пост. В начале сентября были найдены и получены платные данные за период 1881-1935 гг.. А дальше началась трудная и кропотливая работа по приведению данных к «одному знаменателю»: 1876-1915 гг. — пересчёт в метрическую систему и новое летоисчисление, 1876-1959 гг. — пересчёт уровней воды к нулю графика Чистопольского водомерного поста, равного 45,00 м БС (с 1960 г.). Приведение данных к нулю графика 45,00 БС потребовало просмотра большого числа различных гидрологических изданий, причём в более поздних по году из них указывались новые нивелировки, которые корректировали предыдущие нули графиков, что влекло заново переписывать данные в таблице уровней воды. Наконец, 2 декабря 2018 г. работа с таблицей была закончена, осталось внести данные только за декабрь 2018 г. и выложить её в облачное хранилище.

     Не забывал и о записи логов для составления батиметрической карты — за 2017-2018 гг. практически все места на Каме, а также окрестные озёра и речушки, которые были в планах, обошёл галсами, записывая логи. С конца октября 2017 г. и до почти Нового года (два месяца) занимался изготовлением батиметрической карты на основании записанных логов за два сезона 2016-2017 гг. Карта получена в двух видах — с отрисовкой береговых линий и без них. Основная работа проводилась в программе Гугл Планета Земля, в ней вручную нарисовал цветные области тех мест в окружающих Каму озёрах и речек, куда можно проехать летом по моему реперному уровню батиметрической карты, в том числе сделал коррекцию главных изобат и некоторых мест по глубине, используя для этого архивные спутниковые снимки. Таким образом, карта глубин в формате AT5 (формат, который понимают эхолоты-картплотеры LOWRANCE) для меня сейчас абсолютно не актуальна, т.к. скорректированную карту глубин ( от Вандовки до Сакон) имею на андроидных девайсах, что для меня значительно удобнее и функциональнее. Батиметрическая карта за три сезона 2016-2018 гг. будет сделана после запуска сайта.

     Итак, подводя итоги моего изучения речной картографии, что я сейчас имею на выходе:

Компьютер и ноутбук

ReefMaster  + карта глубин в режимах 2D и 3D (оффлайн)

Google Планета Земля  + карта глубин (онлайн)

SAS.Планета (7 спутниковых карт + топокарта 21 века с «привязкой» + старая топокарта 19 века с «привязкой») + карта глубин в пользовательской палитре (оффлайн)

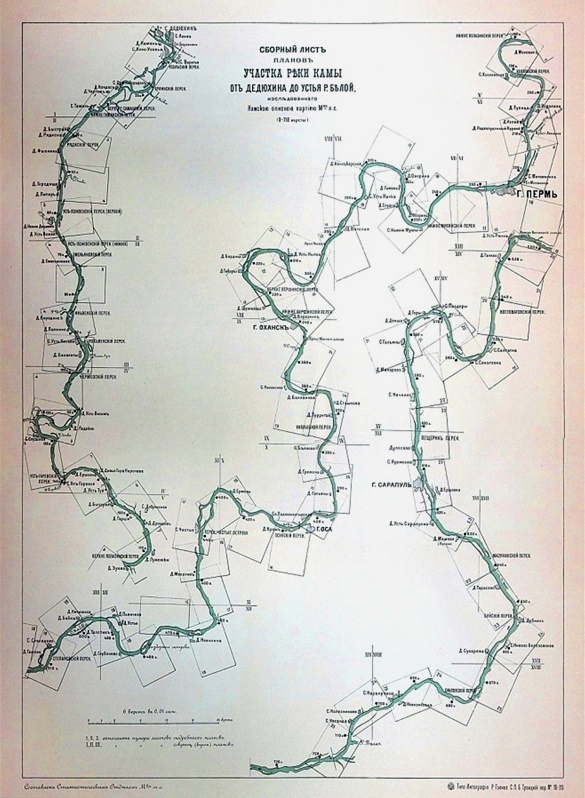

12 старых топокарт 18-20 веков + топокарта 21 века + 8 старых лоций Камы 20 века до и после затопления водохранилища

уровни воды Камы по данным чистопольского водомерного поста за период 1876-2018 гг.

 Фаблет и планшет

картографические приложения AlpineQuest Off-Road Explorer & All-In-One Offline Maps + (7 спутниковых карт + топокарта 21 века с «привязкой» + 3 старые топокарты 19-20 веков с «привязкой») + карта глубин

картографическое приложение Plan2Nav

 Эхолот-картплоттер

2 спутниковые карты (по выбору из 7-ти возможных спутниковых карт) + карта глубин

карта Navionics Gold
