Краткая история топографических карт, как они создаются и некоторые интересные факты о современных топокартах изложены в статье "Масштабы карт 1:10 000, 1:25 000, 1:50 000, 1:100 000, 1:200 000".
Топокарты в основном используются для "наземной" навигации, применение их на реках мало подходит. Особую ценность представляют те из них, что были сделаны до затопления Камы Куйбышевским водохранилищем в 1955-1957 гг. Старые топокарты дают возможность увидеть и старое русло реки, и контуры озёр и речушек, оказавшихся сейчас под водой, и определить их названия так сказать в первоначальном виде. Этот список привожу начиная от самых старых до современных.
Планы генерального межевания (ПГМ) уездов губерний Российской империи
Почитать об истории генерального межевания можно например на сайте kartolog.ru, там же можно и скачать их. А вот интересная информация, взятая с сайта metalloiskateli-info.ru:
Уезды Казанской губернии
В 1781 году при образовании Казанского наместничества в него вошли 13 уездов: Казанский, Арский, Козьмодемьянский, Лаишевский, Мамадышский, Свияжский, Спасский, Тетюшский, Царевококшайский, Цивильский, Чебоксарский, Чистопольский, Ядринский уезды. В 1795 году Арский, Спасский и Тетюшский уезды упразднены, в 1802 году два последних восстановлены уже в составе Казанской губернии (с 1796 года).
Таким образом, с 1802 года до упразднения Казанская губерния сохраняла разделение на 12 уездов:
№ Уезд Уездный город Площадь,вёрст Население, чел. 1 Казанский Казань (125 889 чел.) 5 012,0 357 588 (1893) 2 Козьмодемьянский Козьмодемьянск (5 221 чел.) 4 380 93 182 (1894) 3 Лаишевский Лаишев (5 380 чел.) 4 807,0 192 848 (1895) 4 Мамадышский Мамадыш (5 340 чел.) 4 592,0 194 120 (1895) 5 Свияжский Свияжск (2 363 чел.) 2 774,2 129 561 (1895) 6 Спасский Спасск (2 779 чел.) 5 618,0 175 460 (1897) 7 Тетюшский Тетюши (4 666 чел.) 3 480,2 195 633 (1900) 8 Царевококшайский Царевококшайск (1 949 чел.) 7 118,4 125 715 (1901) 9 Цивильский Цивильск (2 002 чел.) 3 044,9 175 631 (1901) 10 Чебоксарский Чебоксары (5 773 чел.) 3 696,7 137 675 (1901) 11 Чистопольский Чистополь (21 624 чел.) 8 174,6 328 852 (1901) 12 Ядринский Ядрин (2 735 чел.) 2 872,3 161 227 (1901)

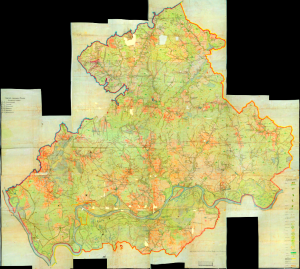

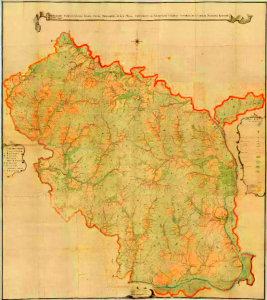

Из таблицы видно, что Чистополь был вторым по числу жителей городом губернии (после Казани), Чистопольский уезд - также вторым по общему населению уезда, а по площади уезда - первый! Для моей выбранной области акватории Камы - от Камских Полян до устья Камы - оптимально подходят Лаишевский, Мамадышский, Спасский (все масштаба 1 верста в 1 дюйме, или, в более привычном нам, метрическом масштабе 1 см = 420 м) и Чистопольский (2 версты в 1 дюйме или 1 см = 840 м) уезды. Самые интересные по информативности топокарты! Ниже карта Лаишевского уезда:
К сожалению, из-за ветхости карты многие названия речушек и озёр невозможно прочесть, но можно найти на просторах Интернета платную двухвёрстную карту Лаишевского уезда из 4-х частей (на февраль 2017 г.), 2 марта 2017 г. приобрёл её, качество карты оказалось неровным, но всё же она более подробная, чем бесплатная одновёрстка:

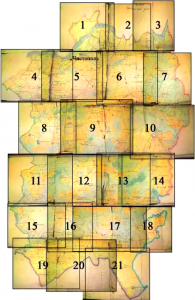

На Чистопольский уезд также есть платная двухвёрстка, купил в один день с Лаишевским, эта карта качественнее и по снимку и по детализации, чем бесплатный вариант:

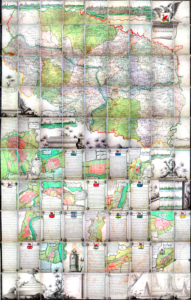

Геометрическая карта Казанской губернии 1796 г.

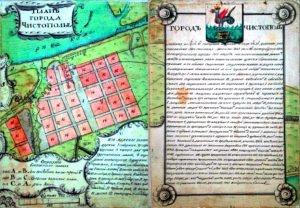

Карта опубликована в картографическом сервисе Ретромап 10 марта 2020 г., а 11 марта 2020 г. - на сайте ЭтоМесто. Её масштаб равен 1 см = 3,36 км, на карте присутствуют планы, описание и виды всех городов Казанской губернии, в т.ч. и Чистополя в масштабе 1 см = 126 м.

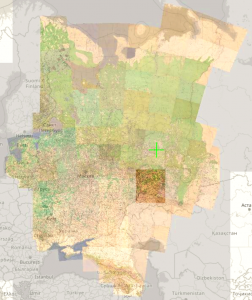

Специальная карта Европейской России (карта Стрельбицкого)
Работы над этой картой были начаты в ноябре 1865 г. и были закончены ровно через 6 лет - в ноябре 1871 г. Карта представляет из себя картографическое издание на 152-х листах. На мою область это лист 109, Елабуга - Казань, лист был издан в 1875 г. Масштаб карты - 10 вёрст в дюйме или 1 см = 4,2 км. Скачать лист можно на сайте КАЗАНСКИЙ КАРТОГРАФ:

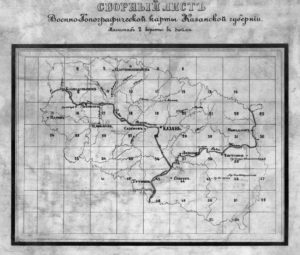

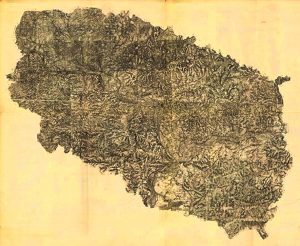

Военно-Топографическая карта Казанской губернии (1880 г.)
Опубликована 18 января 2020 года в картографическом сервисе Retromap, а 21 января - на сайте ЭтоМесто (причём, склейка листов и разрешение явно лучше, чем на Retromap). Карта сборная, склеенная из листов карт Шуберта издания 1880 годов (на мою область Камы это листы 31, 37, 38, 39 и 40), её масштаб 2 версты в дюйме или 1 см = 840 м. Точность и прорисовка отдельных деталей явно лучше, чем на Планах генерального межевания уездов Казанской губернии конца 18 века, имеющих сопоставимый с ней масштаб:
Карта Царства Булгарского (1880 г.)
Карта опубликована в сервисе Ретромап 6 сентября 2023 г., её масштаб в 1 дюйме 20 вёрст (1 см = 8,4 км). Карта заинтересовала меня указанием выше Чистополя современного русла Камы - как указано в примечании "русло Камы в разных частях его, включая и устье до города Булгара, изображено несколько отлично от современного". Из любопытного, что можно отметить на этой карте:
одно из русел Камы шло по нынешнему Бельскому затону;
ниже устья Шешмы русло Камы шло в сторону Булдыря и далее раздваивалось - одно из русел шло к Змиёво;
Жукотин (поселение у Чистополя) оказывается по размерам был сопоставим с Булгаром:

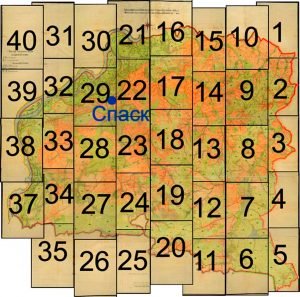

Карты Чистопольского (1910 г.), Лаишевского (1911 г.) и Спасского (1910 г.) уездов Казанской губернии

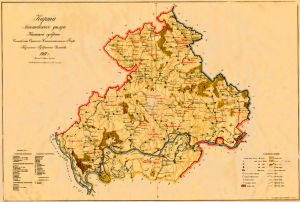

Масштаб карт - в 1 дюйме 4 версты (1 см = 1,68 км). Для Спасского уезда интересны только северные области, примыкающие к Каме, Лаишевский и Спасский уезды можно скачать на сайте КАЗАНСКИЙ КАРТОГРАФ, Чистопольский уезд у меня есть в бумажном варианте:

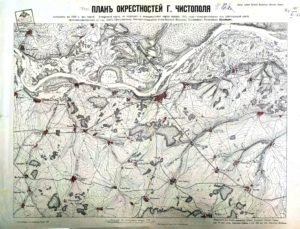

План окрестностей г. Чистополя 1916 г.
План выложил в режиме онлайн-сервис Ретромап 24 февраля 2020 г., его масштаб 1 см = 840 м, составлен на основе 2-х вёрстной Военно-Топографической карты Казанского уезда 1880 г.:

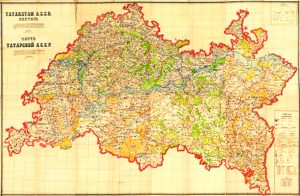

Карта Татарской А.С.С.Р. 1935 г.
Карта платная, её масштаб 1 см = 2 км, самые интересные листы для меня на этой карте с акваторией Камы - 2, 3 и 6 (листы 2 и 8 карты можно скачать здесь). Карта оставляет двоякое впечатление - несмотря на крупный масштаб, очень многие озёра у русла Камы не отображены:
25 февраля 2019 г. наконец-то эта карта стала в свободном доступе в полном объёме:
Топографическая карта акватории Камы 1939 г.

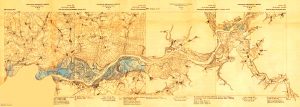

2 мая 2024 г. получил листы данной карты из Госархива РТ, 4 мая 2024 г. карта выложена на сайте ЭтоМесто. Карта состоит из четырех листов километровок 1:100000 квадратов N-39-17, N-39-18, N-39-19, N-39-20 и охватывает акваторию Камы от устья Вятки до Масловки. Создана отделом Инженерной Геодезии при строительстве Куйбышевского водохранилища. В Госархиве РТ ещё имеются листы схематических карт площадей следующих районов, подлежащих затоплению Куйбышевским водохранилищем - Алексеевский (квадрат N-39-29), Лаишевский (N-39-15, N-39-16 и N-39-28), Куйбышевский (N-39-28), Камско-Устьинский (N-39-27), но эти листы я не заказывал, т.к. есть карта Волжско-Камской поймы 1950 г. в более лучшем масштабе 1 см = 500 м:
В этом же заказе получил лист схематической карты части Чистопольского района в масштабе 1 см = 250 м - карта выложена на ЭтоМесто 3 мая 2024 г.:
Топографическая карта РККА Татарстана 1939 г.
Топографическая карта СССР 1946 г.

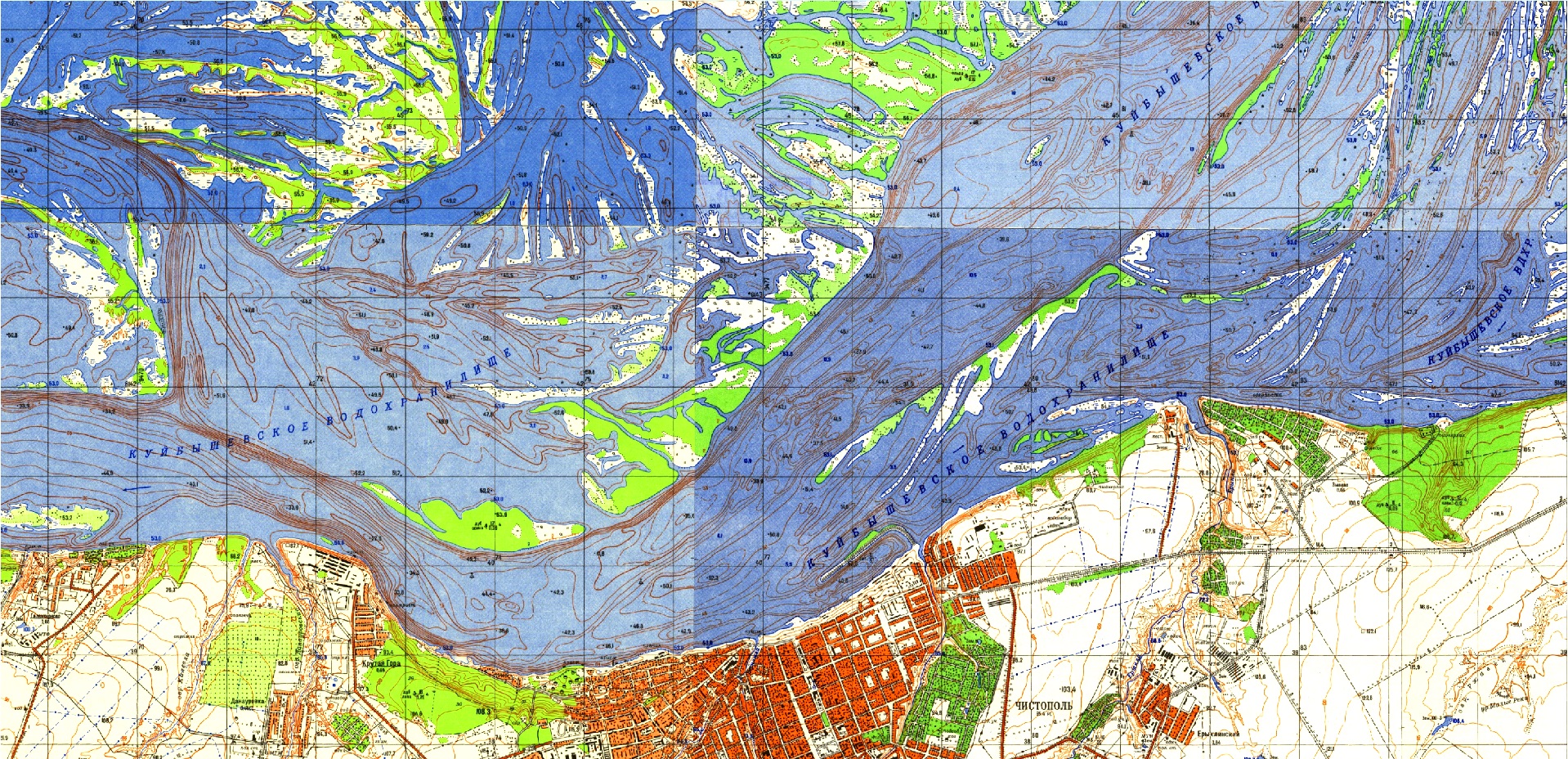

Здесь интерес представляют два листа: I-N-39 КАЗАНЬ (пойма Волги и Камы до затопления водохранилищем) и II-N-39 ЧИСТОПОЛЬ (пойма Камы до затопления). Масштаб карты 1 см = 3 км, карта была составлена в 1945 г. По моему мнению - одна из лучших топокарт акватории Камы, главная её особенность - указание резких береговых бровок и свалов, а также обширных песчаных отмелей. Первый скриншот - это склейка листов, на нём голубым цветом показана область затопления после образования водохранилища:
Раз уж зашла речь об области затопления, то выложу скриншот ещё одной карты, на которой указаны затопленные леса (1953 г., масштаб 1 см = 2 км). За предоставленный картографический материал благодарю автора сайта Это Место:

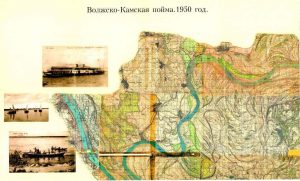

Волжско-Камская пойма. 1950 год
К сожалению, я не нашёл точных данных об этой карте, по косвенным признакам я определил, что она имеет масштаб 1 см = 500 м. Самая "вкусная" карта, если бы было её продолжение до Чистополя, но увы... Все мои поиски карт квадрата N-39 ("квадратики" - 16, 17, 18, 19, 28, 29) на Каму масштабов пятисотметровок и километровок ДО образования Куйбышевского водохранилища ни к чему не привели... Скачать карту можно здесь:
P.S.

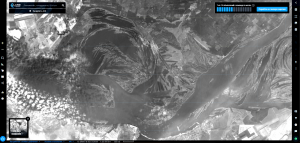

3 января 2024 г. определил примерный уровень воды в Каме данной карты относительно показаний Чистопольского водомерного поста. Если действительно местность на карте соответствует 1950 г., то т.к. согласно моей таблице уровней воды за период 1876-2023 гг. максимальный уровень летом 1950 г. имел значение 237 см (31 июля - 1 августа), минимальный - "минус" 23 см (31 августа), а среднее летнее значение уровня было в диапазоне 63-97 см - значит от нормального летнего уровня воды 777 см уровень воды данной карты ниже примерно на 7 метров, что также подтвердила и моя карта глубин (скрин кликабелен):

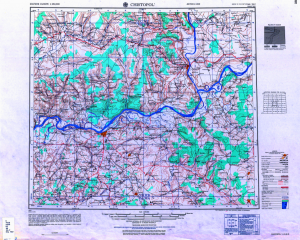

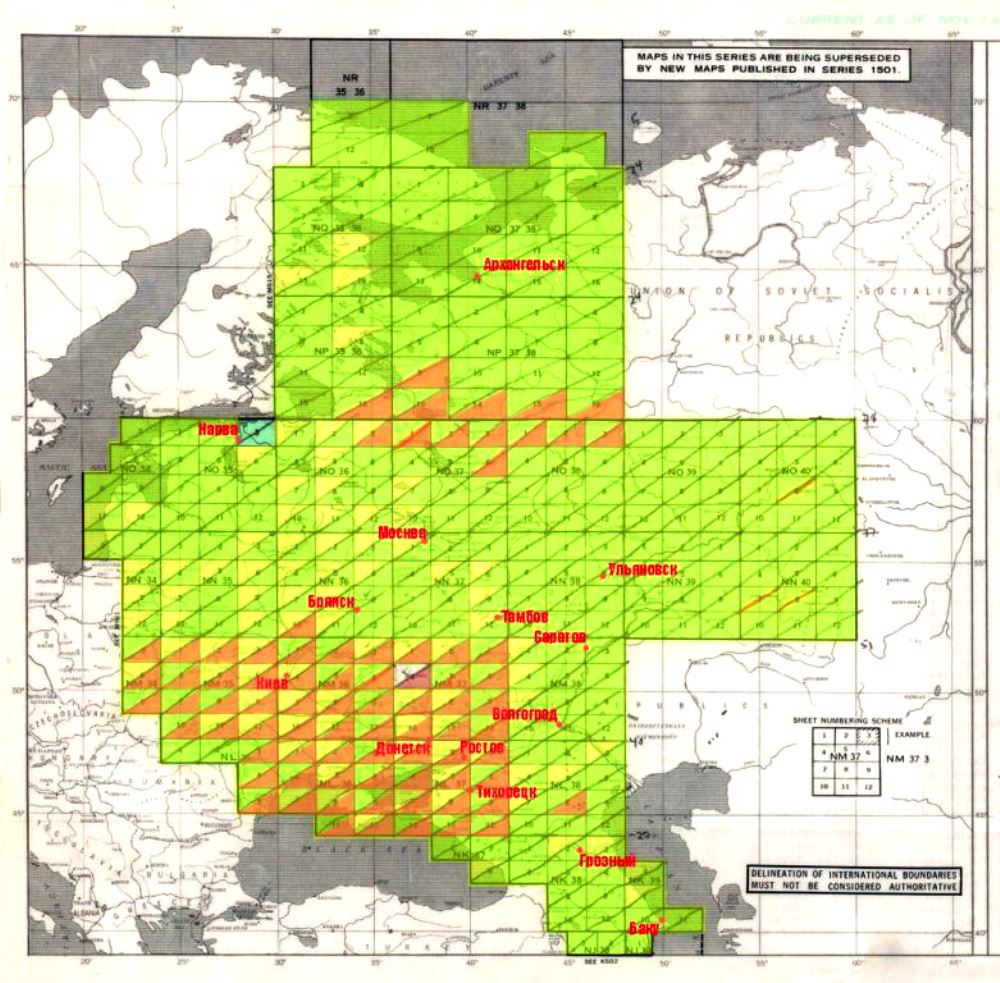

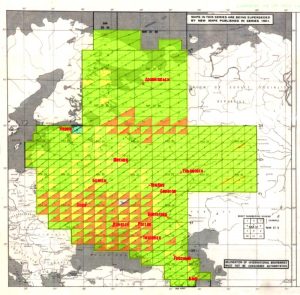

Карта армии США для Восточной Европы 1954 г.

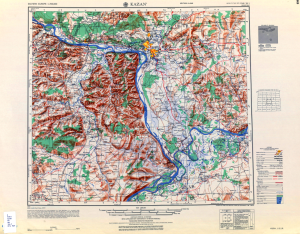

Два листа представляют интерес - NN 39-1 KAZAN и NN 39-2 CHISTOPOL, масштаб 1 см = 2,5 км:

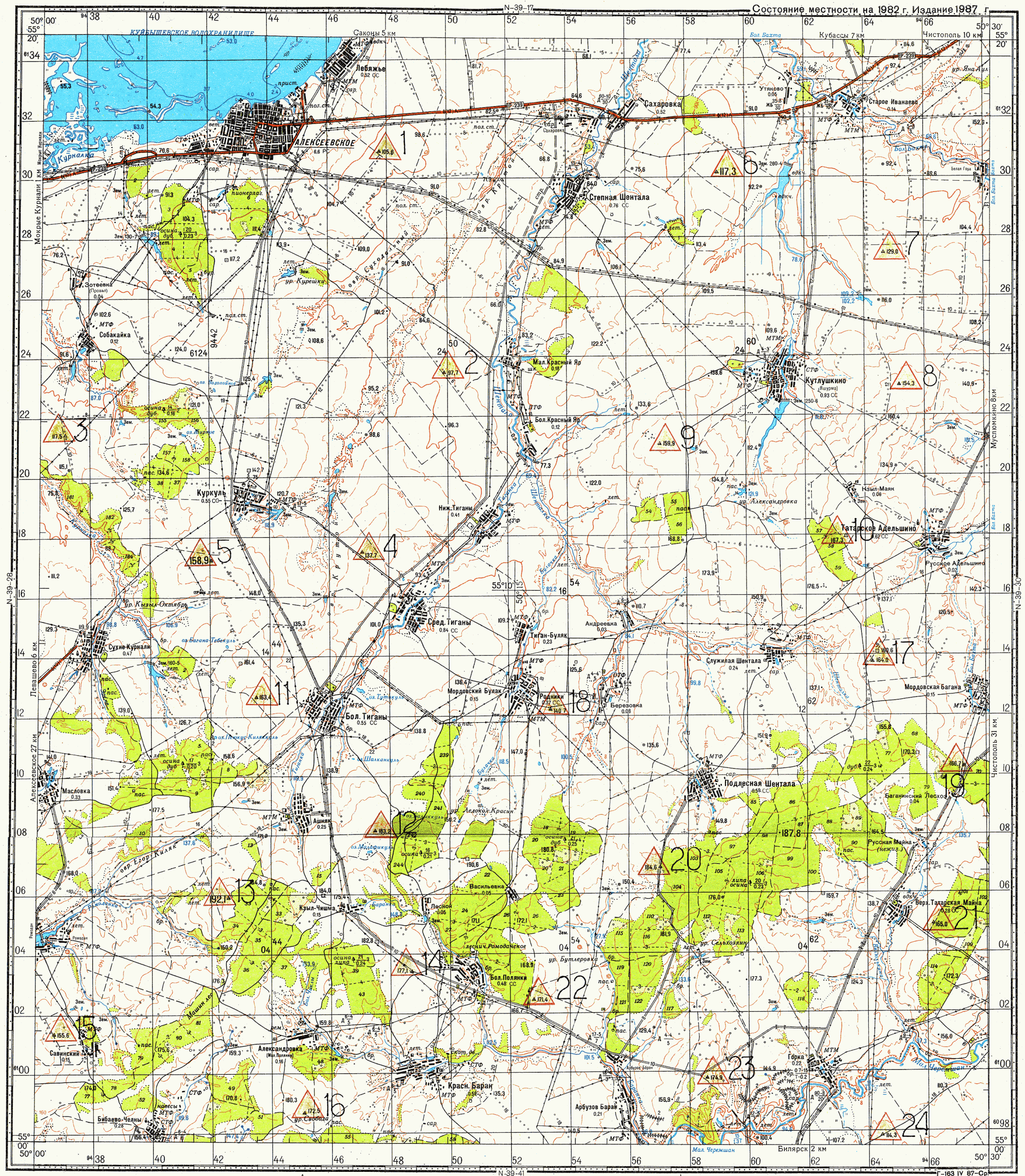

Топографические карты Генштаба и ФГУП "ГОСГИСЦЕНТР"
На сайте топографических карт SAS.Планеты, при выборе соответствующего слоя в правом верхнем углу, есть следующие карты на мою область Камы:
Генштаб: 1 см = 1 км 1 см = 5 км 1 см = 10 км 1 см = 20 км
ГосГисЦентр: 1 см = 250 м 1 см = 500 м 1 см = 1 км 1 см = 2 км

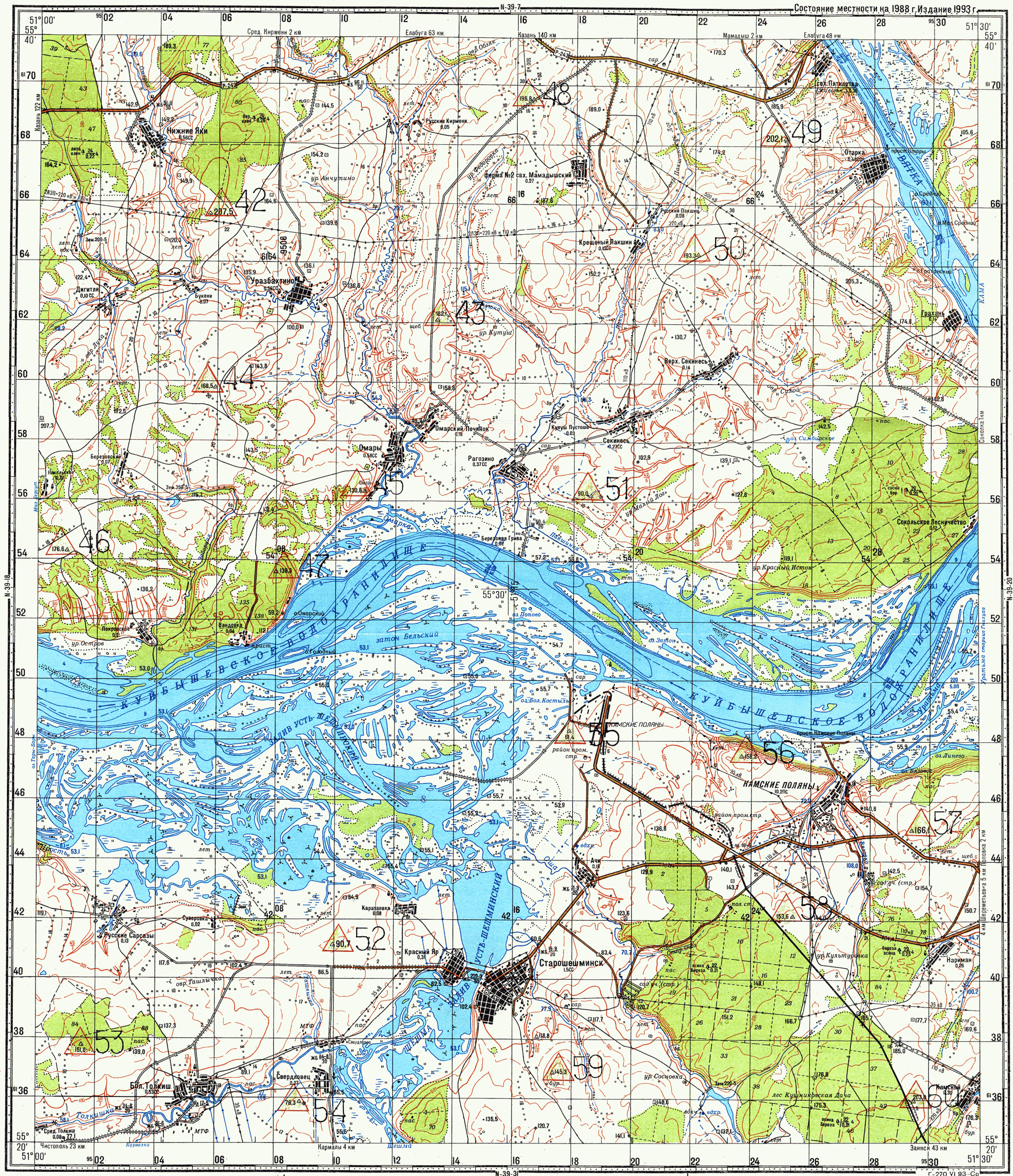

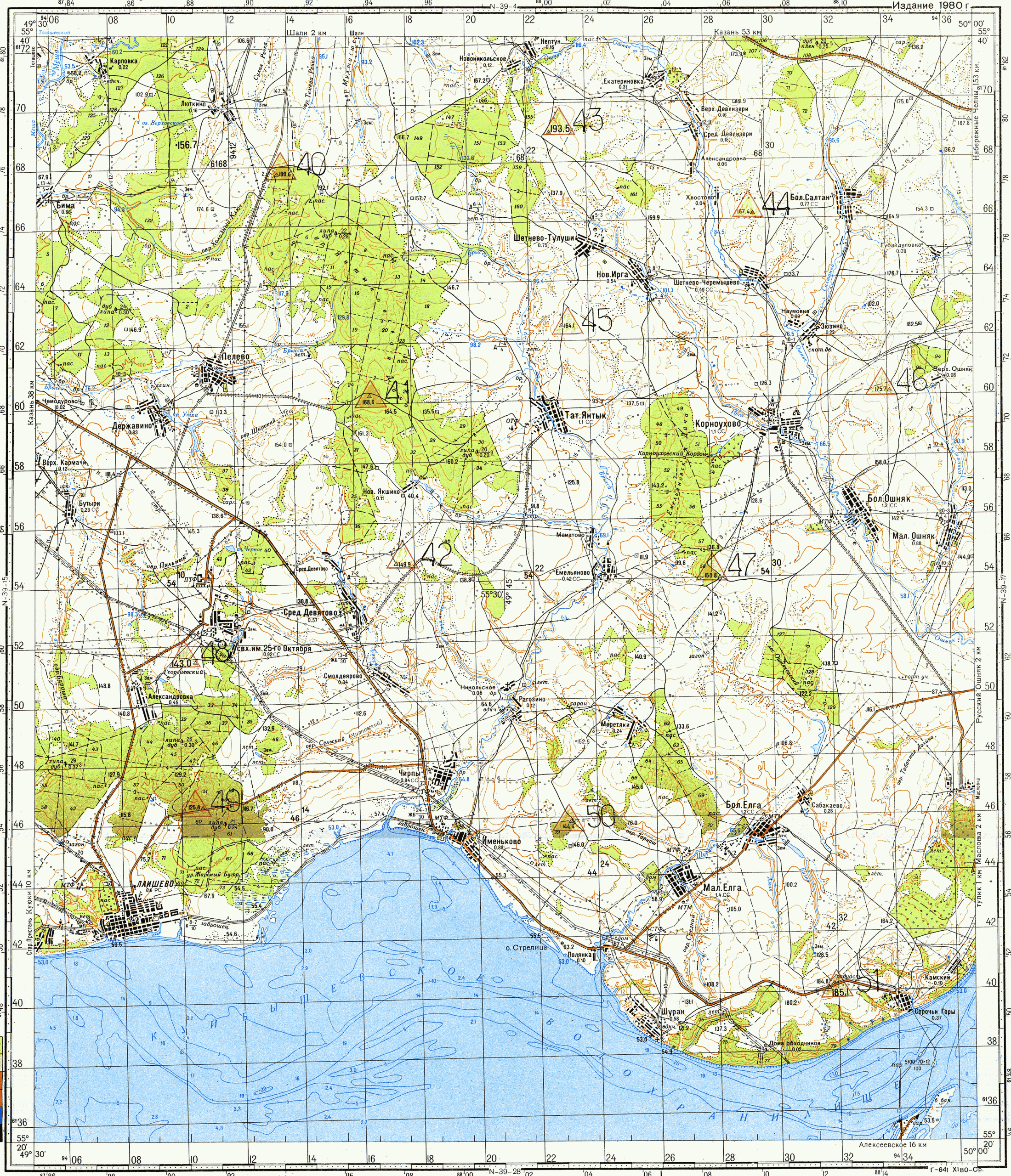

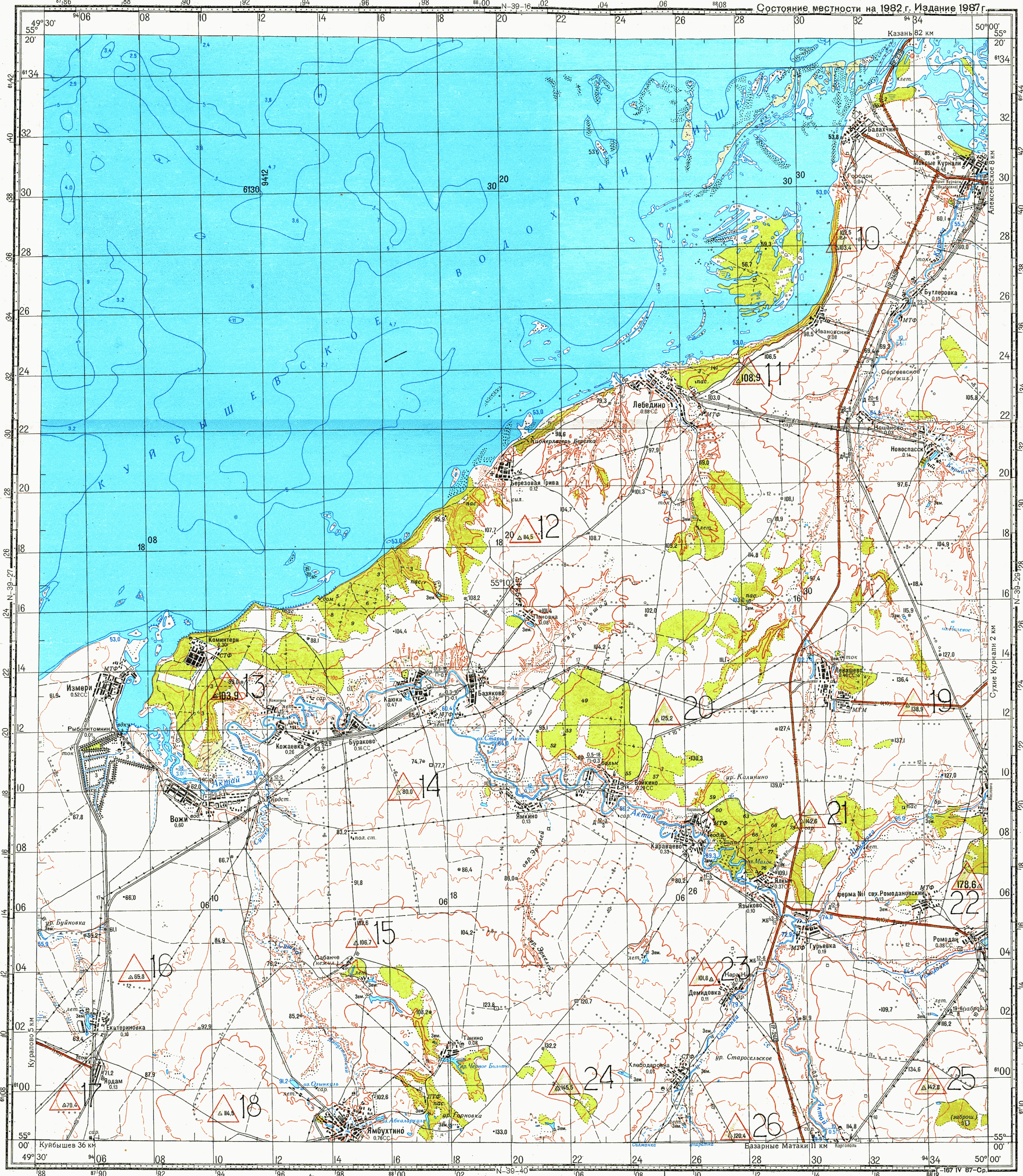

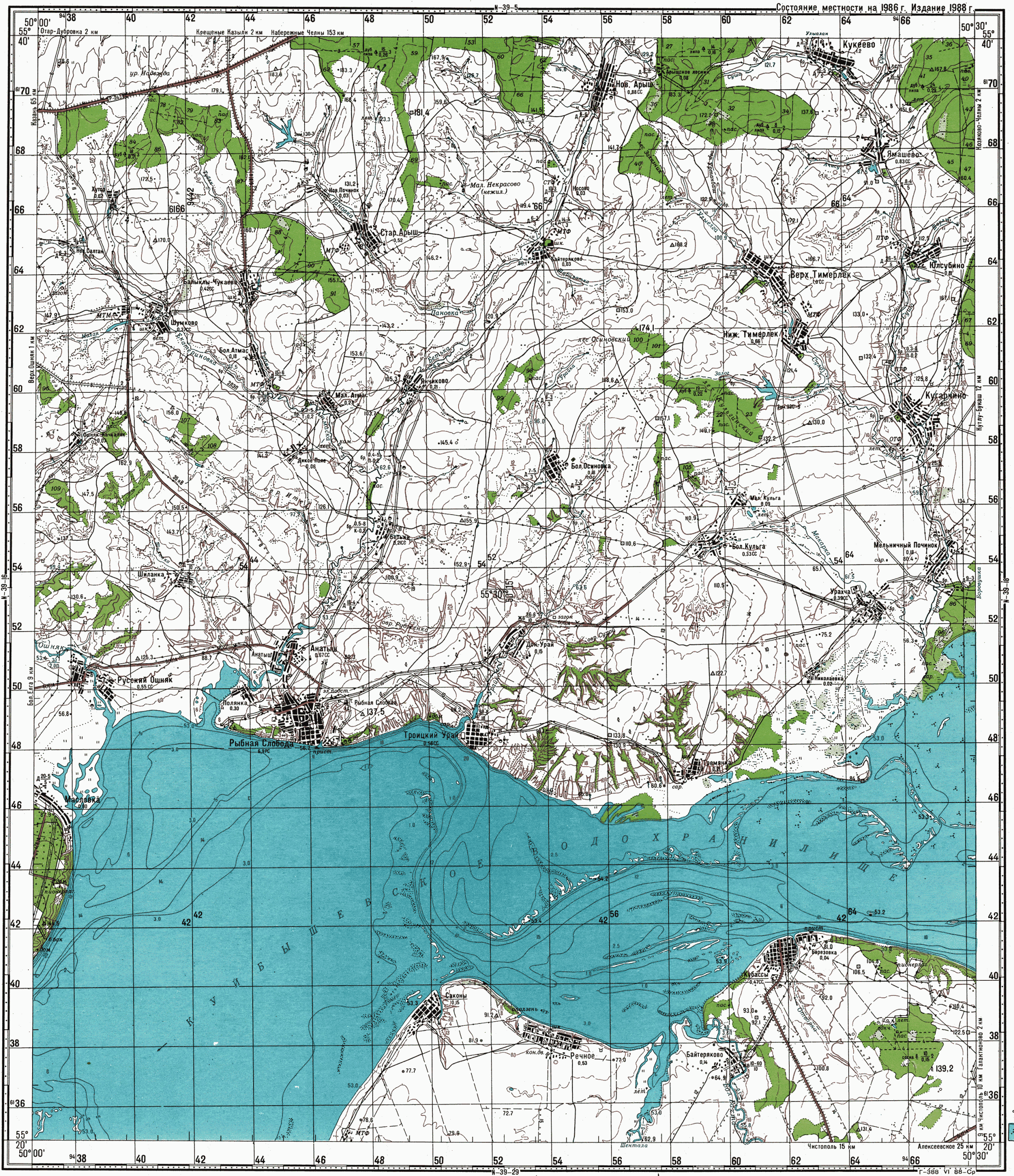

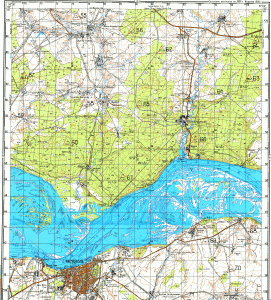

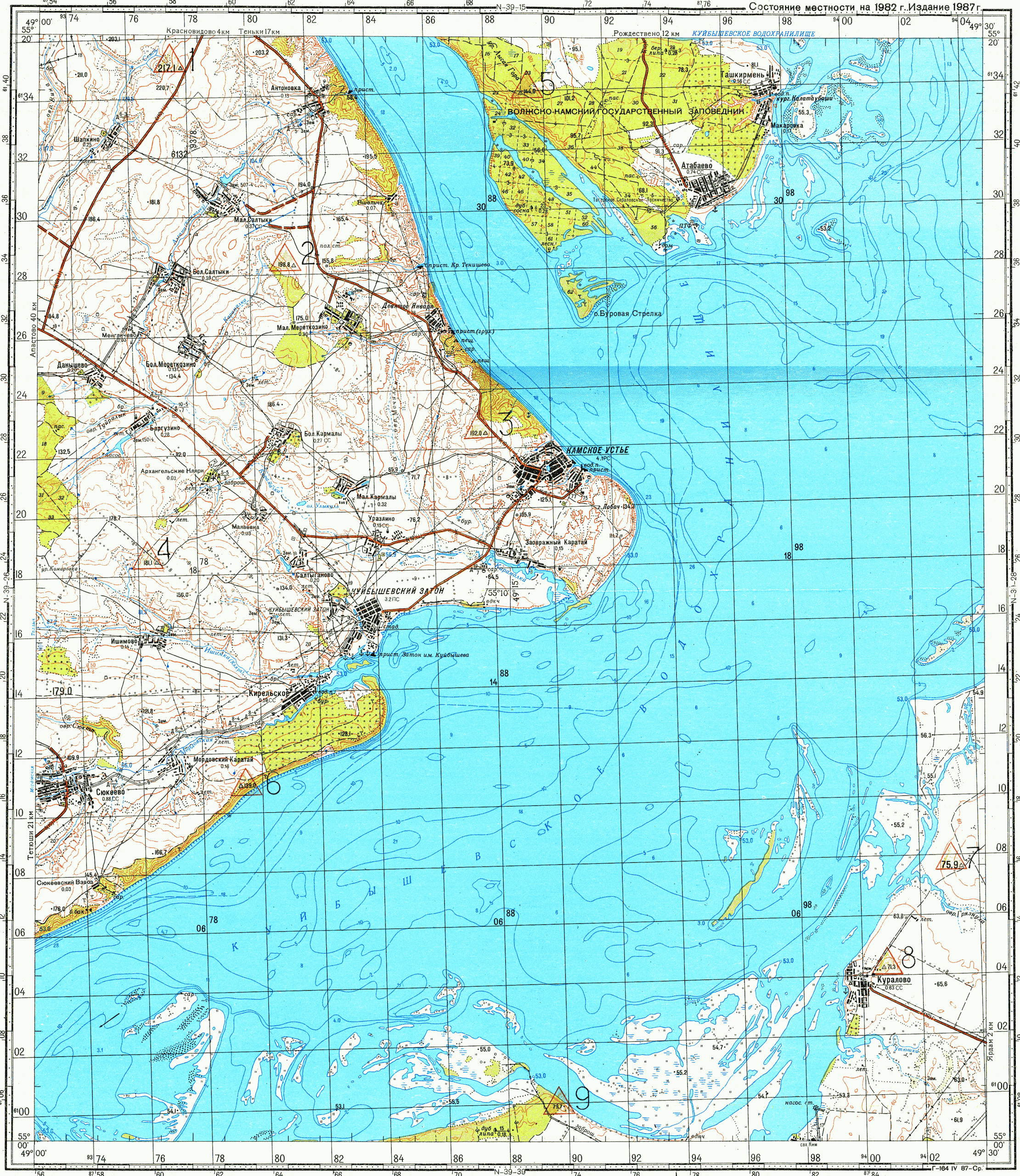

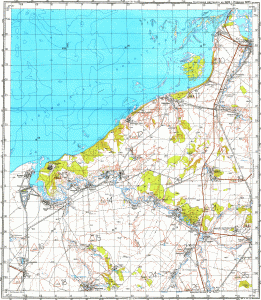

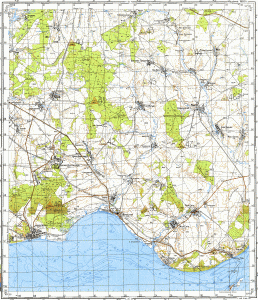

Понятно, что интерес представляют только самые крупномасштабные карты. Генштабовская километровка практического применения не имеет, интересен только квадрат N-39-18 от Камских Полян до впадения речки Старицы в Каму, на нём местность строительства Татарской АЭС отражена по состоянию на 1988 год (отображение местности по годам для каждого квадрата можно посмотреть на сайте, там же можно и скачать необходимые листы). Однако, сравнение карты этого квадрата с архивными снимками американского спутника Landsat-5 даёт основание считать, что сделана она была на середину лета 1986 года (даже некоторые озёра показаны в контурах ещё июня 1985 года). Ниже карта в трёх масштабах - 1 см = 5 км, 1 см = 2 км и 1 см = 1 км, составленная из топографических карт СССР 1970 - 1980 годов. Переключаться между масштабами карты можно с помощью кнопок "+" (увеличить карту) и "-" (уменьшить карту):

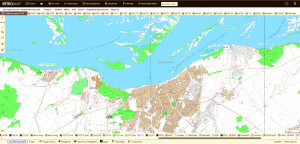

Карта ГосГисЦентра масштаба 1 см = 250 м датирована 2001 годом и сделана по очень большому уровню воды в Каме, а потому для практического применения на реке совершенно не подходит, была бы такая карта ДО образования водохранилища - цены бы ей не было (опубликована 10 октября 2017 г.)...:
